【全液壓鉆機】故障的判斷與處理方法

一、全液壓鉆機夾持器故障的判斷與處理方法

（一）夾持器常見的機械故障與解決方法
夾持器常見的機械故障包括：
1、夾持器不能完全張開或張開量不夠。夾持器是用四 根螺桿將主油缸、左卡瓦座和右卡瓦座、副油缸組合連結為一體，若出現四根螺桿受力不均 時，夾持器運動受阻，張開量不均勻，導致夾持器不能正常張開。另外，四根螺桿上的螺母 擰緊過渡，同樣導致夾持器不能正常張開。合理的調整距離是間隔環外留有一片碟型彈簧即 可。
2、夾持器夾不牢鉆桿，發生打滑現象。先檢查卡瓦的磨損狀況，再檢查碟型彈簧是 否破損，若發生卡瓦磨損過大或碟型彈簧損壞的情況時，應予與更換。
3、在鉆進過程中 發生夾持器夾不住鉆桿情況。在這種情況下，往往是因?yàn)殂@渣塞堵在夾持器左右活動卡瓦座 的槽內，致使卡瓦座移動不便，導致夾不住鉆桿。因此在鉆進過程中，要經常性的清洗夾持 器的縫隙，或者在夾持器前做一橡膠擋板，能阻止大量的鉆渣進入夾持器活動縫隙，減少鉆 渣卡住夾持器，即便如此也要經常清洗夾持器保持正常工作。4、受開孔孔位不正影響或 鉆機失穩移位影響，造成夾持器與孔位不對正，而產生別勁磨擦鉆桿，導致夾持器夾持鉆桿 阻力過大而影響夾緊力。在鉆進工作中，出現上述問題時，應及時調整機身位置，避免發生 偏移磨鉆桿。其五，夾持器的滑板與卡槽之間的間隙較小，當鉆渣進入卡槽間隙時，將夾持 器卡住不能自由移動和自由對中。因此，經常性的清洗夾持器托板和卡槽，使夾持器能順利 的移動。

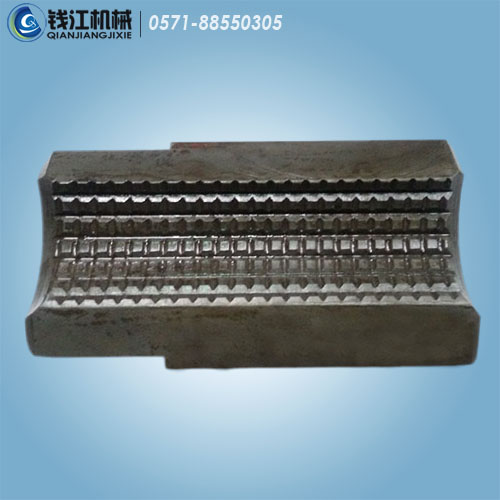

夾持器卡瓦（圖1）

（二）夾持器常見的液壓故障與解決方法
夾持器常見的液壓故障包括：
1、夾持器的液壓故障出在主副油缸的密封圈上，即密封圈損壞，更換即可。
2、主油缸油路上安裝的截止閥，若發生密封不嚴產生泄漏時，則夾持器不能保持所要求實現的 常開狀態，出現逐漸閉合情況。若在工作中則會發生劃傷鉆桿的情況，甚或夾住鉆桿難以轉 動。因此，當發生這種情況時，要及時更換截止閥，確保夾持器正常工作。
3、夾轉聯動 功能是由功能閥實現的，如若發生夾轉聯動不到位的情況時，說明該功能閥損壞或發生內泄 問題，應維修或更換。

（三）夾持器常見的綜合問題與解決方法
夾持器常見的綜合問題包括：
1、打開夾持器回轉時卡瓦劃傷鉆桿。該問題的出現首先與開孔的孔位跑偏有關，即 鉆孔開孔孔位和夾持器、動力頭不能保持在一條直線上，開孔偏斜逼迫鉆桿在卡瓦上劃傷， 偏斜越嚴重劃傷的程度越嚴重；其次與鉆機的失穩有關，即鉆機穩裝不到位，鉆進時鉆機發 生移位，導致機身與鉆孔位置偏斜，致使鉆桿劃傷；再次與鉆渣塞堵夾持器卡槽間隙，使得 夾持器不能順利移動有關。在使用壓力風或清水鉆進時，鉆渣會進入夾持器槽內，阻礙其活 動。因此，及時清理鉆渣的塞堵，安裝簡單有效的防塵裝置，保持夾持器的正常移動。
2、打開的夾持器在工作中出現逐漸閉合情況，造成劃傷鉆桿，嚴重時則卡死鉆桿不能轉動。該 問題的出現首先與主油缸上的截止閥內泄有關，更換該截止閥即可。其次與液壓油的油質有 關，在煤礦井下液壓油的污染較為嚴重時，也可導致閥芯卡住等問題，導致油壓泄漏夾持器 閉合。
3、在使用夾轉聯動功能操作時，若出現夾持器不能有效張開時，這種情況一般發 生在潛孔段的較軟地層中，當給進壓力較低時，油壓不能完全打開夾持器，致使夾持器卡瓦 劃蹭鉆桿。因此，使用反轉油路的截流閥，對其進行適當?shù)帽硥?，增大夾持器的張開量。同 時也可對起拔油路上的截流閥也進行適當?shù)谋硥?，以平衡給進油路上的油壓，也可增大夾持 器的張開量。

二、 全液壓鉆機液壓卡盤的故障判斷與處理方法

（一）液壓卡盤常見的機械故障與處理辦法
1、卡瓦磨損是最常見的故障，當卡瓦磨損嚴重時必須進行更換。
2、卡瓦彈簧疲 10 勞后，對卡瓦的張開量有一定的影響，更換即可。另外在工作中，巖粉進入卡瓦彈簧，阻礙 彈簧的張量，也會影響卡瓦的張量，因此，要對卡瓦彈簧進行清洗，保證卡瓦彈簧的正常開 合量。
3、保證卡瓦徑向運動的十字盤，安裝時發生一定的扭轉或存在機械加工的原因， 導致卡瓦在十字盤滑槽內受擠壓而不能自由作徑向運動，致使卡瓦受擠壓而不能自由張開。 處理時需要將卡盤重新進行裝配，達到卡瓦自由運動即可。

（二）液壓卡盤常見的液壓故障與處理辦法
1、液壓卡盤在排除掉機械故障后，仍出現夾不住鉆桿的情況。排查問題首先檢查齒 輪箱回油管的回油狀況，正常情況下回油是不帶壓的，若觀察到回油帶高壓，即可判斷為有兩種情況發生：第一種情況為高壓罐內的油芯和堵頭上的 D18 密封圈損壞，高壓油通過油芯和堵頭外間隙泄漏掉，由配油套外端泄漏進齒輪箱，使回油壓力增高。第二種情況為配油 套與主軸間隙磨損增大或有異物劃傷配油套銅芯，致使高壓油通過配油套和主軸間隙泄漏， 高壓油進入齒輪箱，使回油壓力增高。對于出現的上述兩種問題，應更換 D18 密封圈和配 油套。
2、當給進力較小，回轉速度較高時，卡盤扭矩減小，卡盤所能實現的壓力就偏低， 大量的液壓油參與了馬達的高速旋轉，在這種情況下，卡盤的夾緊力往往不夠，發生常說的 打滑現象。解決這個問題，采用的方法是：首先在滿足鉆頭切削巖石的情況下，適當調低回 轉速度，增大回轉扭矩，提高卡盤夾緊力，消除打滑問題。其次使用卡盤增壓功能，通過副 泵組的減壓閥調整壓力，給卡盤實施增壓，解決打鉆時卡盤打滑問題。

三、全液壓鉆機在工作過程中經常出現的故障和處理方法

（一）鉆機無給進壓力或給進壓力較低
鉆機在工作中出現無給進壓力或給進壓力較低時，首先判斷副泵油路系統中的安全溢流 閥是否損壞，其次檢查減壓溢流閥是否正常工作，若使用卡盤增壓工作狀態，則檢查減壓閥 是否正常工作，再次檢查副泵板閥座內的單向閥是否有加工遺留鐵屑物阻礙，造成密封不嚴泄漏。通過對上述問題的檢查和問題的排除，所出現的問題就能解決。

（二）鉆機回轉無力或者不回轉
出現鉆機回轉無力的情況，其一，判斷是否主油泵共有量不足，增大油泵供油量后，動 力頭回轉仍顯無力，則可排除主泵供油量不足的問題；其二，判斷之否主油泵是否內泄過大， 供油壓力建立不起來。主油泵好壞的判斷可通過系統安全溢流閥來檢驗，當主油泵的供油壓 力不能滿足安全溢流閥設定的系統壓力時，基本可斷定是主泵內泄過大，泵壓損失嚴重，對 損壞的油泵進行更換；其三，檢查馬達是否內泄嚴重，馬達是外泄式液壓件，通過檢查馬達 泄油管的泄油量和泄油壓力，即可判定馬達的好壞。正常情況下馬達的泄油量和泄油壓力都 很小，如果馬達的泄油量和泄油壓力較大時，則說明馬達損壞，應更換損壞的馬達；其四， 檢查系統安全閥，若系統安全閥損壞，導致系統壓力建立不起來時，則應更換系統安全閥； 其五，若出現正傳或反轉單向無力時，則應檢查回轉與卡盤功能板閥中，正反轉的單向控制 閥，更換其控制彈簧，保持良好的截流狀態。

（三）使用夾轉聯動功能時夾持器不能完全張開
夾轉聯動功能受油壓大小浮動影響，當給進壓力較小時，夾持器的張開量也較小。這種 情況時常發生在潛孔段的鉆進中，對鉆桿有一定的劃傷作用。為了平衡油壓力，時常采用在 反轉油路上安裝的截流閥，對其進行逆時針旋出，使截流閥截流背壓，給聯動中的夾持器提 供高壓油，使其保持穩定的張開量。另外，在起拔油路上安裝的減壓閥，對其實施逆時針旋 轉截流背壓，也可增大給進油路中的油壓，保持高壓狀態，使夾持器保持良好的張開狀態。 在使用截流背壓功能時，截留越多油路中的油阻越高，油溫升高越快，功率損耗越大，因此， 截留狀態要選擇好，以能滿足夾轉聯動工作為首要。

（四）鉆機在工作中產生異常噪音
鉆機在工作中產生噪音的根源有：
1、油液面過低，主副泵吸油漏斗產生吸空狀態， 大量空氣進入高速旋轉的主副泵而產生的噪音，同時伴有動力機組振顫、給進與回轉無力現象。發生上述情況時，應及時給油箱補充液壓油，在井下補充液壓油時，要注意污物進入油 箱。
2、油箱與主副泵連接部位有截止閥連接，若出現截止閥連接密封不嚴時，有空氣通 過連接密封不嚴部位進入油箱，使油箱內產生大量的空氣氣泡，并隨主副泵吸入柱塞與柱塞 套空間，產生氣蝕性震動噪音。出現這種情況應及時解決密封不嚴問題，消除噪音。
3、電機與主泵的連接是通過對輪、柱銷和彈性墊組合傳遞轉速的，電機與主泵是通過螺絲固定， 若出現軸向距離位移，致使兩對輪靠死，高速旋轉情況下徑向震動不能消除，從而產生震動。 解決該問題時應先將電機或主泵的固定螺絲松開，將其分離開，在對輪之間保持一條 2mm 的縫隙，從而消除對輪軸向誤差而引起的徑向跳動造成的噪音。
4、鉆機的連接部位較多， 在鉆進中由于震動的原因，會使各連接部位的螺絲產生震動而引起松動，如果不注意及時的 緊固，先期鉆機會發出松散的震動聲，嚴重時還會導致事故發生。

（五）鉆機管路連接中應注意的問題
在連接鉆機管路時，首先應注意鉆機標示的特別警示，
4、必須準確連接主副油泵高 壓出油口的管路，絕對不能接錯。其原因是：主副泵出油口的高壓油管在中位時可以通過系 統回路流回油箱，如果發生高壓油管接錯時，高壓油將進入執行機構，油路將不能形成回路， 致使高壓油在接錯執行機構部位發生高壓油聚集，當高壓油壓超過執行液壓件的安全值時， 液壓件將會從薄弱端發生油壓爆炸，很危險。例如：主泵的高壓油管接錯到馬達上時，一旦 開機，高壓油會迅速聚集在馬達進口端形成高壓，致使馬達接口爆炸噴油，或者導致三位六 通閥回轉端蓋發生爆炸。若當主泵高壓油接入給進或起拔接口時，會導致給進或起拔油路上 的截流閥端蓋發生爆炸或?qū)е氯涣ㄩy給進起拔端的端蓋發生爆炸。如果副泵的高壓油接 口接到主副夾持器接口上，將會使主副夾持器油缸的密封圈發生爆裂噴油等等。
2、各回油管路的油管不能接錯，接錯鉆機不能正常工作。例如：將卡盤的高壓油接入馬達回油，將 使馬達腔體內充滿高壓油，并且從配油盤調節手輪上的骨架密封圈處泄露出來，如果壓力持 續升高將使骨架密封圈損壞造成噴油，同時高壓油在回轉控制板閥中逆向打開反轉控制單向 閥，使反轉無壓力。如果將卡盤高壓油接入齒輪箱，將會使齒輪箱蓋被高壓油憋開，主軸上 的前后骨架密封圈憋壞噴油等等。
3、各安全溢流閥出廠時均已調定，一般情況下不允許 隨意調整安全溢流壓力值，尤其是不準調高設備限定的最高壓力值。鉆機系統的安全值是有 限的，當系統壓力超過鉆機的安全值時，鉆機將處在危險狀態之下，當發生高壓油沖擊時， 鉆機將會在較為薄弱的各聯結部位的某處發生事故，因此，在制定鉆探管理規程時，對此要 特別提出警示。 連接管路要按照設備名牌標示的位置連接，并且要按照油路圖來檢查油管連接是否正 確。檢查油管連接的步驟為：首先要檢查主副泵的高壓油管連接是否正確，主副泵油管一旦 接錯，將沒有機會再進行調整；其次要檢查各回油管的連接是否正確，在初次安裝或搬遷后 的安裝，開機時都要進行點動試機，待鉆機狀態完全正常時再進行正常的鉆進；再次檢查各 執行機構的油管連接是否正確，如有反向可停機調整過來。
