中國地質鉆探歷史-小口徑卓筒井時期

      第三階段 小口徑（卓筒井）深井鉆鑿工藝的完善與提高時期
明清兩代（1254-1900年）持續達646年，在此期間井鹽開采制鹽技術與生產得到興盛與發展，鉆鑿工藝也相應的在四川自貢地區日趨完善，表現在以下幾個方面：

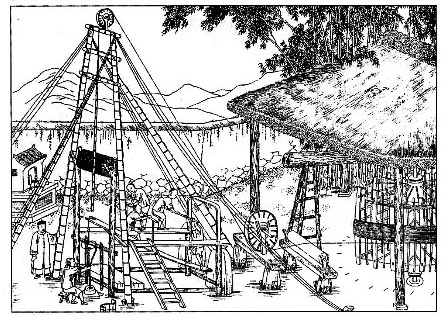

1：鉆鑿小口徑深井的大型繩式?jīng)_擊鉆探設備與小型鉆探設備基本定型，并實現規范化，包括井架，天車，碓架（沖擊機構），絞車。操縱碓架用人力，轉動絞車用畜力（水牛等）。這套設備與現代繩式?jīng)_擊鑿井設備的結構與功能都極為相似。
也可以這樣說，近代設備是借鑒了古代設備的原理和功能演進而來，如：
（1）井架的大腿是用杉木桿與青杠木桿集束后用拉力十分強的篦繩或麻繩捆綁結扎而成，
高達80-83米，最高的一臺達100米，是世界歷史上最高的一臺井架。
這種井架彈性好，重量輕，避震性能優越，特別有利于沖擊鉆進時吸收鉆具震動與反彈力。一部高80米的井架由1364根杉木構成，約合500立方木材。如何高的井架大大縮短了起下鉆具的時間。
（2）天車直徑大約為1-1.5米，有利于延長篾索的壽命
（3）碓架（沖擊機構）是根據杠桿原理制成，提升鉆頭離開孔底的距離可達0.75-1.5米
（4）大型絞車是立式的，小型的是水平式的。具有牛皮帶剎車結構，卷筒都能沿順時針或逆時針方向轉動，大型絞車直徑可達6-8米，用牛牽引，有較大的容繩量，既有利于打深井，又便于延長篾索壽命。
我國發明的這套繩索沖擊鉆探設備，實質上是一套半機械化的鉆井設備，是鉆井技術的重大突破，開創了機械鑿井的先聲，具備了現代鉆鑿鹽井，氣井，油井，水井設備的雛形。在11世紀傳入西方，有力地推動了世界鉆探技術的發展
