深孔鉆探方法與深孔鉆探的技術問題

隨著國內外地質勘查技術的不斷發展，鉆探效率、鉆進深度的要求不斷深入，深孔鉆進的技術問題也成為擺在我們面前的新課題。
小探以膠東地區黃金地質勘查為例，給大家溫習一下深孔鉆探的鉆進方法。
咳咳，講重點啦，別走神~。
一、鉆孔結構
深孔鉆進采用金剛石繩索取心工藝,三徑成孔,即以ф91口徑開孔,下入ф89孔口管后,以ф76S工藝鉆進通過破碎帶及斷層泥,再下入ф73套管后換徑,最后以ф59S口徑鉆進至終孔。

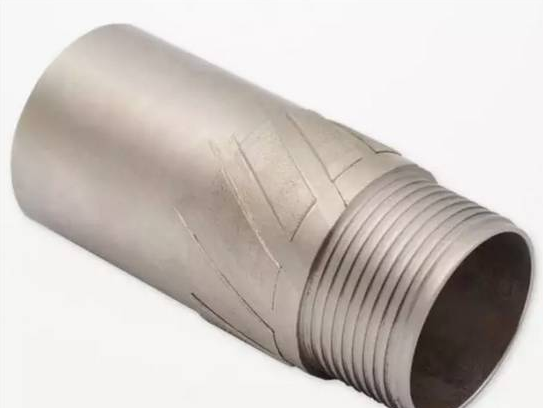

二、金剛石鉆頭與擴孔器
在招平斷裂帶深孔鉆進中，由于地層破碎、坍塌、斷層泥縮徑,造成環狀間隙小、流速大、泵壓損耗大、液流不暢、泵壓偏高或蹩泵,導致無法正常鉆進；且在下入和起拔超深套管時，易造成下入不到位,起拔時易拉斷等問題。

在實際工作中,我們采用加大外徑的鉆頭和擴孔器的方法：鉆頭外徑由原來的ф75增加到ф76，擴孔器外徑由原來的ф75.5增加到ф76.5。

三、鉆壓
影響鉆頭部位壓力(F4)的因素比較多,主要是鉆機液壓系統壓力(F),鉆桿自重(F1),沖洗液對鉆具的浮力(F2),沖洗液對鉆具的上頂力(F3)。它們之間的關系是:F=F2 +F3+F4 -F1 (F正值為加壓,負值為減壓)
① F1 =mL式中：m—每米鉆桿的重量，ф71鉆桿為79.8N/m，ф56鉆桿為61.6N/m；L—孔深，m；
② F2 =F1/7.85
③ 帶有一定壓強的沖洗液對孔內管材上頂力主要作用在小于鉆桿內徑的上部接手和水接頭處，其作用面積為鉆頭內徑。
F3=PnS
式中：Pn—泵壓，MPa;
S—鉆頭內徑面積，m2。1MPa泵壓的上頂力：ф76為1886N；ф59為1018N；

④F4 =PmA式中：Pm—推薦的單位壓力,MPa；鉆進中硬巖層Pm值取7；硬巖取9；堅硬巖層取10；

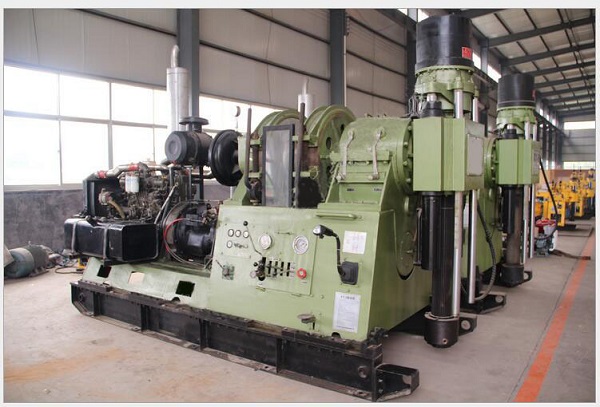

A—鉆頭工作唇面與巖石的接觸面積(為鉆頭環狀面積的3/4)，m2使用XY-44鉆機時ф76口徑鉆進時

P(為負)=0.1202Pn+0.1268Pm-0.0044L

P(為正)=0.16Pn+0.1687Pm-0.0059L

ф59口徑鉆進時

P(為負)=0.1699Pn+0.0864Pm-0.0034L

P(為正)=0.0864Pn+0.1152Pm-0.0046L

P—鉆機壓力表壓力，MPa；

Pn—沖洗液對鉆桿的上頂力MPa；

Pm—地層硬度系數，

L—鉆孔深度，m；通過公式計算,鉆進完整地層時，用ф76S口徑加、減壓的臨界孔深在310～340m之間；ф59S在290～320m之間。

四、深孔鉆進參數

1、泵量

鉆孔泵量要保證孔底巖粉排出和鉆頭充分冷卻。根據經驗,排出孔底巖粉所需要的泵量必須完全滿足冷卻鉆頭的要求。
我們以有效排出巖粉作為確定泵量的依據。沖洗液上返的流速必須大于重量最大的巖屑在沖洗液中的沉降速度。
根據理論值，克服金剛石鉆進產生巖屑的沉降，沖洗液上返流速應大于0.8m/s。鉆孔越深、鉆進速度越快，上返流速應適當加大。

當復雜地層出現超徑時，由于流速降低，巖粉顆粒在超徑處懸浮沉積，停泵后易出現夾埋事故，因此應適當加大泵量，保證巖粉排出；同時考慮到泵量對孔壁的沖刷和對鉆頭胎體沖蝕的影響，選擇不宜過大。

2 轉速

轉速是影響金剛石鉆進效率的主要因素，在大多數硬巖中機械鉆速(進尺速度)隨金剛石轉速的增大而增大，單位進尺金剛石耗量實際上并不增加。

影響轉速的因素主要有:

管材的強度，鉆孔的深度，沖冼液的潤滑性能和護壁效果，巖層的破碎程度和孔壁的穩定程度。

由于摩擦阻力，破碎巖石所消耗的功主要反映在電流上，受鉆桿強度，設備能力的限制，電流必須控制在80安培以下，如果超過80安培必須降低轉速來調整。

(1)巖石性質對轉速的影響：

中硬完整巖層宜采用高轉速。在裂隙發育巖層，軟硬不均勻巖層中鉆進，鉆頭振動大,磨損嚴重，應視其程度，適當降低轉速。在軟巖中鉆進，為了保證冷卻和排粉效果，需限制鉆速，往往在限制鉆速的同時限制轉速。

(2)鉆孔深度對轉速的影響：
鉆孔越深，受力情況越復雜，鉆具重量越大，回轉時所消耗的功率也越大，所以轉速受功率及鉆具的限制，要相應降低。

3 鉆進操作

(1) 深孔鉆進鉆桿承受扭矩和拉力大為防止鉆進中脫扣、跑鉆、斷鉆，嚴禁把絲扣磨損嚴重、彎曲、裂紋的鉆桿鉆具下入孔內；

深孔鉆進鉆桿接頭多，要在絲扣上涂抹絲扣油(自制絲扣油的配方為：石墨粉∶黃油∶廢機油=1∶2∶0.2)，以防止鉆桿絲扣處漏失沖洗液，致使鉆頭胎體不能有效冷卻而造成燒鉆，同時可減輕絲扣磨損，降低擰卸時的勞動強度。

(2) 上下鉆時要嚴防跑鉆，深孔上下鉆起重量大，跑鉆后沖擊力更大，會造成鉆桿墩鼓、鉆頭墩裂。

發生跑鉆時，應將鉆具提出孔外檢查，嚴禁在孔內對接繼續鉆進。控制合理的起下鉆速度，操作升降機要平穩，盡量減小慣性力效應，避免和減少激動壓力和抽吸作用，防止坍塌。

(3) 鉆進時要隨時調整沖洗液性能，鉆進前后多沖孔，保持孔內清潔。

(4) 操作中每個回次的前后要仔細稱重，避免脫扣、斷鉆時的判斷失誤，造成事故的復雜化。
每個回次前后準確丈量機上余尺，保證出現事故時事故位置清楚。

(5) 時刻注意孔內返水、泵壓、電流變化及異常聲響，防止斷鉆、燒鉆。

(6) 鉆進合車時，由于深孔摩擦阻力大，鉆頭要離開孔底，緩慢輕合離合器，待轉速接近選定速度時，鉆頭再接觸孔底正常鉆進，避免瞬間扭矩過大使鉆桿折斷。

(7) 穿過主斷層時，及時更換新鉆具，鉆具上部選用幾根新鉆桿，防止疲勞斷裂，預防復雜事故的發生。
孔內漏失不返水時，要在鉆桿上涂抹潤滑脂，降低回轉阻力和鉆桿磨損。

(8) 在鉆進復雜地層時，如出現機故或其它停待時間，應將孔內鉆具提出，或提離復雜孔段。

5、超深套管的下入與起拔

招平斷裂破碎帶厚度大，穿過后還要鉆進較長孔段才能通過礦層終孔。

鉆進時鉆桿要對孔壁碰撞敲擊，單純依靠沖洗液護壁，很難保證孔壁長時間穩定和鉆進需要，套管隔離是最穩固的辦法。

下入ф73套管時，在套管底部擰接合金鉆頭或薄壁金剛石鉆頭,外徑不大于75mm；合金鉆頭鋼體外徑與套管接手相同,底出刃3mm,外出刃1mm，無內出刃；薄壁金剛石鉆頭胎體厚度為6mm，內徑為ф61，水口8個。

套管絲扣為ф68.3×66.7×60、螺距為6mm的方扣，套管之間用中接手連接。遇到探頭石或斷層時，可掃孔至孔底。
在套管上涂抹黃油保證潤滑，減小起拔時的阻力。ф73套管頂端與ф89套管上部接觸處纏繞20cm寬、直徑4mm的麻繩,并在ф73套管頂部套上皮   墊，皮墊與ф89套管頂端接觸,避免巖粉沉淀到ф89和ф73套管間的環狀間隙，夾死ф73套管，造成起拔困難。
