中國地質鉆探歷史-鉆探工具結構精美

1：篾索（即古代柔性鉆桿）用斑竹貨楠條制成，首尾榫頭牝牡扣合，用細麻繩扎緊，再用鍛制鐵箍套緊。篾索寬約1寸（25毫米）多，可按井深接長到幾十到千米

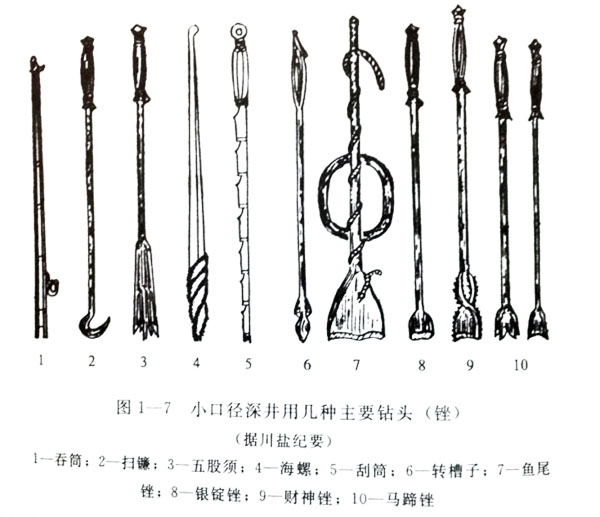

2：各種鉆頭（銼）見下圖
魚尾銼 用于鉆上部大口徑井段，總長3米，重100-150KG，鉆頭柄長2.5米，鉆頭寬0.3-0.4米。中部的方環或圓環是鉆進時供鉆工不斷轉動鉆頭用的。
銀錠銼（太平銼） 長柄寬頭，像銀錠，高0.25-0.3米，重40-70KG，柄長3-4米，供從木套管中換徑鉆小一徑鉆孔用。
財神銼 是一種特殊鉆頭，鉆大口徑孔遇坍塌，與木竹泥砂攪在一起，用它搗碎之。
雙馬蹄銼 與井眼有較密切配合，能有效鉆落入孔內的圓石或鵝軟石層。
單馬蹄銼 用于軟硬互層防止孔斜鉆進。

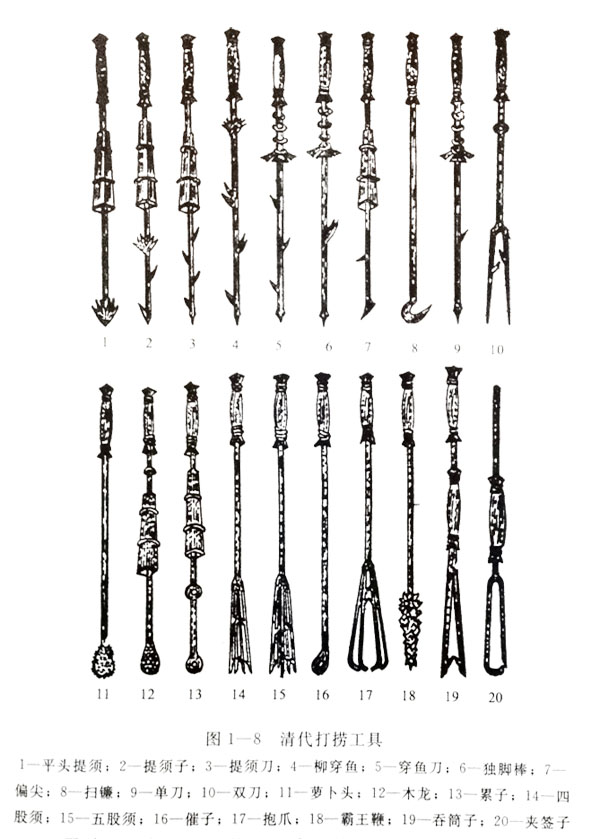

3：各種靈活而有效的打撈工具多達30多種，足以打撈落入井內的各種物件（見下圖）

地質鉆桿 打撈工具

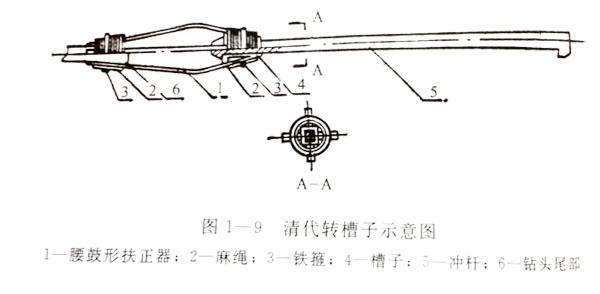

4：轉槽子 轉槽子是正常鉆進中的極其重要的工具。（見下圖）
地質鉆桿
轉槽子的結構：下部是用楠竹片制成的腰鼓形扶正器，外徑略小于井徑。在起下鉆時，鉆頭不易因碰撞井壁突出部位而受阻，同時在鉆進中起扶正作用。轉槽子全長約2米，上端與連接篾索的沖桿（雞腳桿）相套接，下端連接鉆頭尾部。沖桿可以在腰鼓形扶正器內上下移動，下撞則使沖擊鉆頭碎巖，上擊則將鉆頭提離孔底。沖桿長約0.75米，因此轉槽子又能起到震擊與吊錘作用，并可以起到解卡作用。
