全液壓動力頭鉆機與立軸式鉆機的應用效果分析

    在國務院“關于加強地質工作的決定”引導下，地質勘查工作逐步復蘇，探礦工程工作旦也逐年增加且勢頭迅猛。地質巖心鉆探市場也日趨活躍。然而，在地質巖心鉆探施工中.立軸式巖心鉆機以其價格低廉、維修方便的優勢一枝獨秀，而代表我國乃至國際鉆探裝備先進水平的全液壓動力頭巖心鉆機由于價格高昂卻一片空白。直到2008年末，在政府扶持資金的支待下.廣西第一地質工程公司率先購置了一臺瑞典阿特拉斯·科普柯CS14型全液壓巖心鉆機及其配套繩索取心鉆桿、鉆具。經過短期培訓，該鉆機先后在扶綏縣中東鎮百城銀鉛鋅多金屬礦普查(以下簡稱百域普查)鉆探及大新縣下雷鎮佰所錳礦詳查(以下簡稱曬所詳查)鉆探中進行野外應用。為更好地了解該鉆機的實際使用效果，探討全液壓鉆機與傳統立軸式鉆機的優劣，為今后鉆探設備的更新提供依據.現將其與國產立軸式巖心鉆機在同一礦區對比使用。通過二者的主要性能參數(見表I)和鉆探技術經濟指標（見表2)的分析對照可知.全液壓動力頭鉆機將成為廣西巖心鉆探裝備的發展方向。

全液壓鉆機與立軸式鉆機的主要性能對比

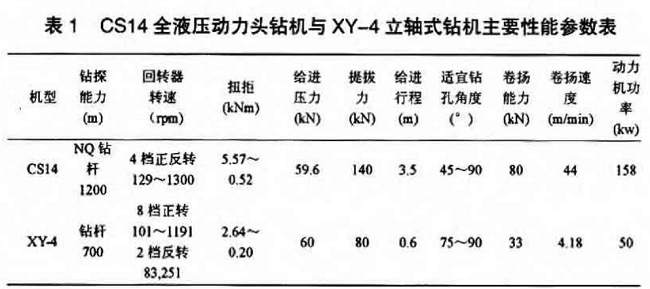

    CS14全液壓鉆機和XY-4立軸式鉆機上要性能參數見表I。從鉆進深度、扭拒、提拔力、給進行程、鉆孔角度和卷?yè)P(yáng)能力等幾個方面來看,CS14型鉆機明顯優于XY-4鉆機.尤其是給進行程長和鉆孔角度范圍大，是XY-4型鉆機難以比擬的。
全液壓鉆機與立軸式鉆機的使用效果對比
    從施工效率、質量、優越性、成本等方面進行對比分析。
    施工效率

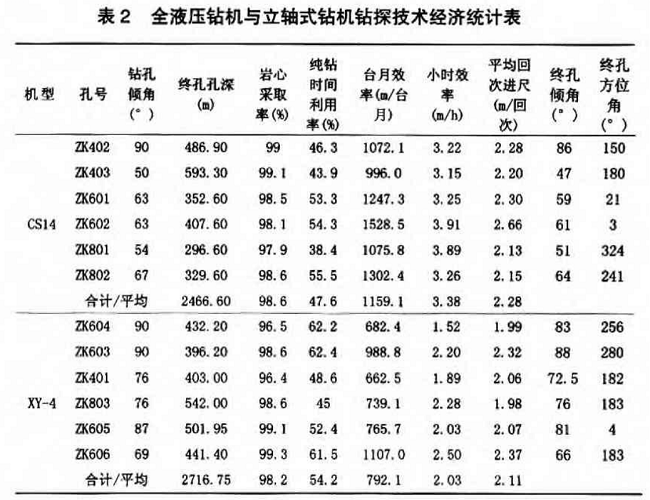

    在百域普在鉆探中CS14型鉆機臺月效率達1184.9m/臺月。比立軸式鉆機提高109.3%;小時效率達3.67m/h.提高，95.2%:平均回次進尺達2.39m/回次.提高51.3%,在咟所詳查鉆探中，CSI4型鉆機最高臺月效率達1528.5m/臺月，平均臺月效率達1159.1m/臺月，平均臺月效率比立軸式鉆機提高46.3%;最高小時效率達3.91 m/h，平均小時效率達3.38m/h,平均提高66.5%;平均回次進尺為2.28m/回次.平均提高8.1%。
    回次進尺和小時效率提高得益于以下幾個因素：
①給進行程長.3.5m以?xún)?nèi)的回次進尺可以不用倒桿，節省了倒桿時間.增加了實際的純鉆時間;
②由于減少倒桿次數或不用倒桿.使鉆速、鉆壓連續恒定.免去了因倒桿后重新鉆進過程中引起鉆速減慢和巖心堵塞的現象;
③動力頭沿桅桿導軌運動.鉆具不易擺動，使鉆具平穩鉆進，巖心不易堵塞.利于連續鉆進。
    由于是首次使用，對CS14型鉆機的使用還不夠熟練，且只使用1套內管總成鉆其施工，單套鉆具取心作業占據了較多的時間。若使用2套內管總成鉆具連續施工，可增加純鉆時間和提高臺月效率。以咟所詳查鉆探為例，假設每次取心平均節約10min.共1082個回次，可增加純鉆時間10820min(即180.3小時);平均小時效率為3.38m/h.能增加進尺609.53m;在鉆探總臺月時間不變的情況下.平均臺月效書能增加到1445.53m/臺月。如果用2套內管總成鉆具連續施工，臺月效率將比使用1套內骨總成鉆具施工提高24.7%.
    施工質量
    巖心鉆探施工質量指標主要體現在巖心采取率和鉆孔彎曲度這兩方面。
    巖心采取率
    在咟域普查鉆探中，全液壓鉆機和立軸式鉆機的巖心采取率分別為97.6%和86.6%，前者高于后者;在咟所詳查鉆探中，這兩種鉆機的平均巖心采取率都很高，分別為98.6%和98.2%.但巖心的原生結構和完整度方面.立軸式鉆機是無法與全液壓動力頭鉆機相比的。
    鉆孔彎曲度
    在咟所詳查鉆探中，CS14型鉆機施工90°傾角的鉆孔1個.50°-67°傾角的鉆孔5個，單孔傾角最大偏差為1.13°/l00m,累計平均偏差為0.77° /100m;XY-4型鉆機施工如。傾角的鉆孔2個，69°-87°傾角的鉆孔4個，單孔傾角最大偏差為1.62 /100m,累計平均偏差為0.81° /l00m.
    實踐表明，在同一礦區使用動力頭鉆機與立軸式鉆機施工。巖心采取率和鉆孔彎曲度這兩項質量指標都達到了較高的水平，且前者略?xún)?yōu)于后者。
    全液壓動力頭鉆機的優越性
    其優越性除上述施工效率高、施工質量好外，還表現在以下述幾個方面。
    滿足小傾角鉆孔施工要求
    在巖心鉆探巾，為滿足地質要求.通常需要施工斜孔，對于傾角小于70°的鉆孔，立軸式鉆機因?qū)蛐圆钋覜](méi)有扶正裝置，施工斜孔就很困難.尤其在擰卸鉆桿上。全液壓鉆機采用可調整角度的桅桿式鉆塔.具有導向性且在桅桿上有扶正裝置，完全滿足傾角45°-90°的鉆孔施工，能很好地滿足地質設計要求。
    安襲方便快捷
    全液壓鉆機結構緊湊，集鉆機、主副卷?yè)P(yáng)、動力、鉆塔、泥漿泵、攪拌器于一體，對機臺場地面積要求不大。鉆塔為折疊桅桿結構，液壓起落，使搬遷、安裝變得容易。只要主機到位，鉆探地表設備就全部到位.只需校正位置和角度便可施工，安裝時間短，勞動強度低;而立軸式鉆機為散裝結構，鉆機、泥漿泵、鉆塔、絞車、攪拌器都是獨立單元，對機臺場地面積要求大。各獨立單元到位后還需逐一安裝，安裝時間較長.勞動強度大。據經驗統計，在同一礦區全液壓鉆機扭遷時間需要1-2天，而立軸式鉆機則需要3-5天。
    安全性好
    全液壓鉆機的鉆塔為折往桅桿結構，液壓起落.各工作單元都是液壓傳動.因此不用安裝鉆塔，極大地減少了高空作業時間，從而有效地減少了高空墜落的機率和機械傷害的發生。而立軸式鉆機安裝鉆塔時需要多人高空作業，高空墜落的機率較大，同時各工作單元都為獨立的動力和相應的機械傳動裝N，機械故降和機械傷害相對較高。
    操作簡便
    全液壓鉆機各T.作單元均采用液壓操作.操作輕便，勞動強度低，儀表集中，便于實時觀察設備運行和判斷孔內情況。而立軸式鉆機各工作單元分散，需多人分別看管，勞動強度大。
    成本及收益分析
    成本主要指購置成本和使用成本。收益則指除去上述成本的收益.包括勞動報酬、福利、管理費、稅收等在內的單位經濟收益和社會效益。
    成本分析
    購置成本
    瑞典阿特拉斯·科普柯CS14型全液壓鉆機的購置費用約為260萬（不含鉆具，下同)，具有同等深度能力的國產全液壓動力頭鉆機約需140萬.而購置具有同等深度能力的國產立軸式鉆機約需27萬。顯然，全液壓鉆機不管是口還是國產其購置費用都遠高于立軸式鉆機，正是這過大的差距制約著全液壓動力頭鉆機在全區的應用。
    使用成本
    使用成本主要指設備折舊、鉆具消耗和燃料消耗等費用。
    ①設備折舊?，F(xiàn)行設備年折舊率為10.5%.則進口、國產全液壓動力頭鉆機和立軸式鉆機的年折舊費分別為27.30萬、14.70萬、2.84萬。這是基本固定的，隨年工作量的增加，單位折舊費用也會相應下降。
    ②鉆具消耗。鉆具主要是指鉆桿、鉆頭、擴孔器等。在咟所詳查鉆探中，單臺鉆機配置600m繩索取心鉆桿和3套雙管即可滿足工作要求。按目前市價鉆桿133元1m.雙管3800元1套計算.需91200元。似設其使用壽命為8000m.則單位成本為11.40元1m。依據相關統計，鉆頭和擴孔器消耗量約為各1個/60m，其價擠約為65O元，單位成本為10.83元/m，則鉆具單位成本為22.23元/m.
    收益分析
    依據上述的分析，參照咟所詳查鉆探的平均臺月效率.作如下假設:
    ①臺月開動率全液壓鉆機為0.75.立軸式鉆機為0.65;
    ②工作量充足，年正常工作9個月，按現行市價進尺費500元/m,燃油7.3元/kg計算，則可計算出各型號鉆機的工作量、成本及收益(見表3)?？梢?jiàn)1年的收益.CS14鉆機要比XY-4鉆機多96萬，經濟效益十分顯著。若國產全液壓鉆機性能接近進口水平，則購置和折舊成本將減少近一半，年收益將增加十余萬。若年進尺能超過8000m.年收益還將增加。
    結語
    根據全液壓鉆機和立軸式鉆機的實際使用效果，以及通過對二者成本和收益的對比分析.可知全液壓鉆機:
    ①投資大、使用成本高;
    ②效率高、質旦好.經濟效益顯著;
    ③適應45°-90°預角的鉆孔;
    ④勞動強度低;
    ⑤安全性高。
    全液壓動力頭鉆機盡管價格較高.但以其高效率.必將會逐步占領地質巖心鉆探市場。隨著年工作旦的增加.其優越性會越來越明顯，成本也會大幅度地降低。近幾年全區巖心鉆探工作量已恢復到15萬二左右.2011年已達到19.5萬m.這是推廣應用全液壓動力頭鉆機的大好時機。
