坑道鉆機的發展坑道鉆機的類別介紹

我國早期的坑道鉆機品種單一、數量很少，在施工中多以小型巖心鉆機代替。因受提升方式和鉆進方法的局限，一般以打俯角鉆孔為主，只有在軟巖層中才能用硬質合金打水平和仰角鉆孔，既不夠安全，生產效率也低。70年代以后，隨著金剛石鉆探技術的發展和普及，有色、煤炭、地礦等部門相繼按照各自的實際需要，設計生產了多種型號的液壓、全液壓專用坑道鈷機，鉆進深度從30m直到600m，基本形成了系列，滿足了在各種條件下進行坑內外全方位施工的需要。

目前，我國正式投產的專用坑道鉆機有十余種。

（一）地勘型坑道鉆機

為地質礦產部系統設計、生產的鈷機，主要目的用于地質找

礦工作。以前只有坑道100m—個品種，近年來從地勘150型起步，向下護展到75m、30m兩種，向上正在研制300m型以逐步形成系列。地勘型坑道鉆機不單純追求輕便，主口徑將立足于59mm,以滿足地質找礦的需要。

1. KD-100型鉆機是一種以機械傳動為主的立軸式鉆機，主機結構與XJ-100型巖心鉆機相同，僅改為雙立柱結構將鉆機固定到坑道的頂?shù)装迳?，以完成多角度鉆孔的作業。鉆機有手輪機械給進和壓縮空氣給進兩種型式，可分別選用。鉆具升降靠卷?xiàng)顧C(jī)和鋼繩滑輪系統來完成，從而給施工帶來不便，安全亦不易保證》是這種鉆機的致命弱點。但此設備以其構造簡單、維修方便、價格低廉、對操作人員的技術要求不高等優點，沿用至今仍有一定市場。

2.DK-30H型鉆機由勘探技求研究所與張家口探礦機械廠專門為金礦勘探、開發需要而新設計制造的全液壓鉆機。具有鉆孔口徑大（開孔90mm）加壓能力強（最大2t)等特點彌補了同類坑道鉆機的不足。固定鉆機的雙立柱也改為液壓油缸支撐，操作十分方便，支柱與鉆機導軌架通過變角器連接，可打各種角度的鉆孔。

3.DK-75型鉆機系探礦工程研究所研制的一種以坑內鉆進為主兼顧地表，以地質取樣為主兼顧工程施工的多用途全液壓鉆機，主口徑46-59mm。

4.DK-150型鉆機是在對國內外各種專用坑道鉆機對比擇優后確定的機型。它根據我國國情，充分考慮了施工環境、口徑系列、工藝方法與我國當前工業發展水平和工人技術素質等因素。選用了機槭液壓聯合傳動方式，除回轉器為機械動力頭外，盡量采用液壓技術。鉆機的給進液壓缸、液壓卡盤、液座夾持器均可聯動，以實現無塔、無卷?yè)P(yáng)機拉送鉆具和給進、行卸鉆具的機械化。鉆機的液壓離合器靈活、準確，經久耐用。

鉆機以2個電機分別驅動回轉器和液壓油泵。具有從135-1290r/min的5個檔次36-59mm3個口徑系列，可施工0-360°的各種角度鉆孔，適應多種鉆進方法。鉆機由主機、泵站、操縱臺三大部件組成，依靠油管、電纜將3部分連接成一個整體，拆遷、安裝、維修等均十分方便，技術性能良好，是當前比較理想的一種坑道鉆機。

（二）鉆石型坑道鉆機

為冶金、有色系統適應礦山開發而設計的系列坑道鉆探設備，因主要用金剛石鉆進工藝施工而得名。

1.鉆石-100型鉆機是以壓縮空氣為動力的機械動力頭鉆機，采用滑動回轉器和油缸拉送鉆具結構。鉆機除回轉外全部工序動作均由液扭系統控制。設計上體現了"一器多用”的原則，如升降與加減壓裝置合二為一；回轉器兼擰管機；卡盤亦作提引器，保證了設備輕便靈活、操作安全和高速鉆進的需要，1—2人即可生產作業?鉆機由2臺風馬達分別驅動主機和油系，使用十分方便。生產廠家考慮到礦山供風條件，鉆進深孔時可能會出現加壓困難等情況，又稍添了以電代風的鉆機新品種。有鉆石-100AF與鉆石100AD兩種機型供用戶隨意選用。

2.鉆石-300鉆機是一種全液壓動力頭式鉆機。具有液壓傳動、無級調速、油缸鏈條倍速、長行程給進、無塔升降、滑動回轉器及液壓聯動控制，儀表齊全，集中操作等特點。性能先進，用途廣泛。

鉆機由主機、液壓系統、操作臺、電器柜4部分組成。主機包括給進機構、回轉器、液壓馬達、液壓卡盤、液壓鉆桿夾持器，油缸、支腿等6部分。液系統包括動力部分（電動機、軸向注塞液壓泵、聯軸節等）、執行部分(液壓馬達、液壓卡盤等）。

控制部分（換向閥、節流閥、調節閥、延時閥、溢流閥、截止閥 等）。輔助部分（油箱、冷卻器、過濾器、力表、高壓膠管等）。操作臺包括油路板總成、儀表盒等。電氣柜包括起動補償器、電壓表、電流表等。

鉆機優越的技術性能完全可以滿足金剛石繩索取心、反循環連續取心等多工藝鉆進的需要。其獨特的支腿、錨桿安裝方式可以保證在不另鑿鉆窩的情況下方便地進行多角度的施工。鉆孔口徑經過對鉆機卡瓦等作適當改進后可以增大到對提高巖礦心采取率和鉆穿復雜地層十分有利。鉆機的主要缺點是一些關鍵的液壓件壽命低，對工人的技術操作和維修水平要求較高等。

3.站石-600A鉆機是一種動力頭式全液壓鉆機

主要用下坑內外60°-90°陡傾角鉆孔。它的結構包括鉆機主體、動力設備、操縱臺、機械手和一個升降架。以鏈條傳動的倍速機構可保證鉆機3.2m的提升、給進行程，給進速度高達1.4m/s?；剞D(zhuǎn)器裝有一臺柱塞式變量恒扭矩液壓馬達，可根據孔底阻力自動調節轉速。減速機構使鉆機具有三檔范圍的無級調速，低速0-820r/mmi；中速0-1500r/min;高速0—200Or/:min。馬達連同給進油缸、卡盤油虹由一臺軸向柱塞變量泵驅動，另一臺輔助齒輪油泵帶動夾持器、制動器和機械手。整機動力40kW。鉆機操作臺由兩塊鋁合金制成的油路板、多種閥和8種測量?jī)x表組成，結構緊湊、操作方便、安全可靠。

（三）煤勘型坑道鉆機

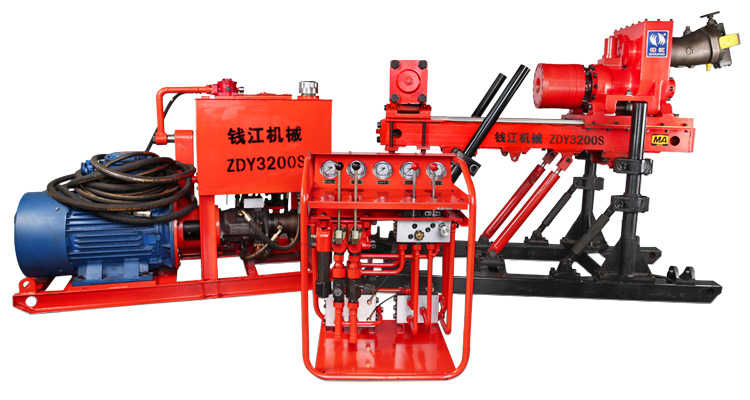

煤勘型坑道鉆機是供煤田勘探開發和井下其他鉆孔之用。目前鉆機已形成50、100, 150、300、600m設備系列，其特點是全液壓傳動，鉆孔直徑較大、鉆機轉速較低、工作安全可靠。以錢江ZDY-3200S鉆機為例，鉆機由主機、操縱臺、動力機組和油箱4大部分組成。解體性好，彼此之間以軟管連接，便于在不同場地安裝使 用。鉆機的回轉器用一臺徑向球塞式通孔雙速油馬達經主軸驅動膠筒式液壓卡盤帶動鉆具旋轉。主軸通孔直徑78mm，配用不同內徑的卡瓦，可以選用多種規格的鉆桿。液壓馬達裝有變速閥，可實現高低兩檔無級調速。借助油缸鏈條倍速機構使回轉器沿機身導軌往復移動，實現鉆機的給進或起拔。鉆機前端的液壓夾持器用于固定孔內鉆具，與卡盤配合可機械擰卸鉆桿。扶正器靠四個滾輪扶持鉆具減少擺動?；剞D(zhuǎn)器、扶正器夾持器均帶有側向開合裝置，以便在必要時讓開孔口，還可在機身上反向安裝以滿足鉆進不同傾角鉆孔時起拔力與給進力的不同要求。鉆機外貌見圖3—5。鉆機采用雙立柱與滑履底座相結合的安裝方式，還備有4個伸縮爪，用以作為輔助支柱，增加鉆機的穩定性。這種鉆機可以在較復雜的金礦勘探、開發中使用。
