ZDY1200S(MK-4)型鉆機全液壓鉆機介紹

鉆機用途及主要參數

鉆機主要用于瓦斯抽放、地質勘探、探放水、形尺寸、重量等都有特殊要求。注漿、滅火等，因而對鉆機的防爆、外西安分院研制的MK系列鉆機以鉆孔深度、鉆孔直徑、鉆桿直徑、鉆孔傾角、回轉速度、輸出扭矩、起拔能力、給進能力、給進行程、電機功率、外形尺寸及整機重量作為鉆機的技術性能參數。鑒于鉆機標定的鉆孔深度受鉆進工藝、施工要求、地層狀況影響較大，很多情況下不能體現出鉆機能力，ZDY系列鉆機以功率等級作為主參數。

新修訂的煤炭行業標準已對鉆機的基本參數作出明確規定，包括主軸轉矩、主軸轉速、給進力、起拔力、給進行程、鉆桿直徑、主軸傾角、調整范圍、電動機等共10項，

ZDY系列全液壓鉆機命名方法

ZDY1200S型，其中Z代表鉆機(漢語拼音的第一個字母)，D表示鉆機為動力頭式，Y是液壓鉆機的特殊表示，1200是鉆機的參數，鉆機的主參數為鉆機額定輸出轉矩，主參數后是鉆機的特征說明，也用相應的字母表示。例如：ZDY1200S型鉆機，S是鉆機的特征說明，表示該鉆機采用雙泵系統。

工程實例：ZDY1200S型鉆機

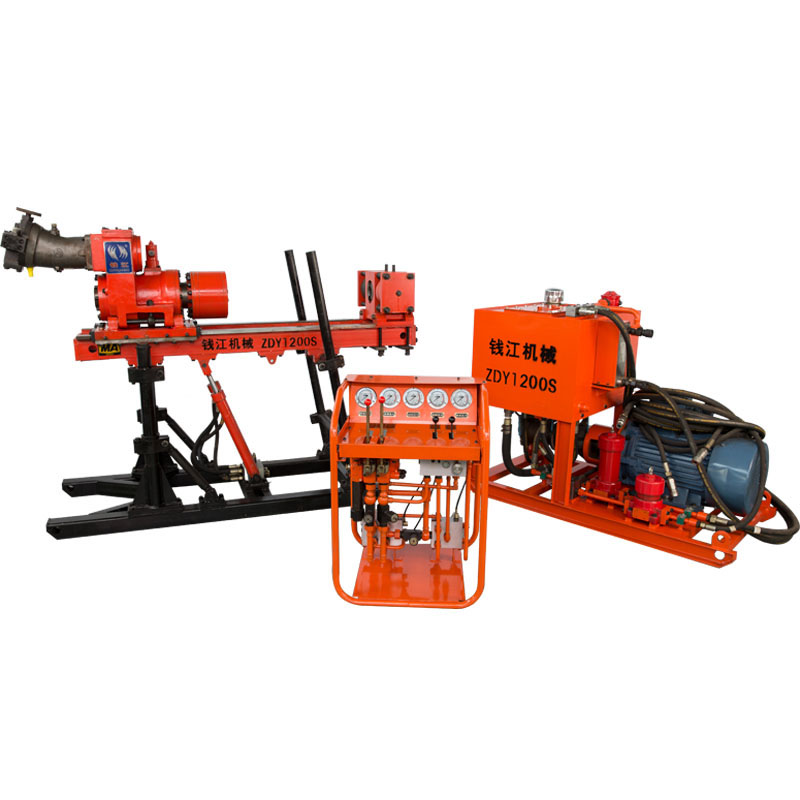

ZDY1200S型鉆機由主機、泵站、操縱臺三大部分組成，各部分之間用膠管連接。與MK-3型鉆機相比較，該機型鉆機油路采用雙泵系統，回轉與給進兩個回路在鉆進時分別是兩個泵供油，互不干擾；卡盤和夾持器的結構也有了較大的變化，從而提高了鉆機的整體性能。

ZDY1200S主機

主機由回轉器、夾持器、給進裝置及機架組成。各部分之間裝拆方便。

(1)回轉器?；剞D(zhuǎn)器由斜軸式變量柱塞馬達、齒輪減速器和膠筒式液壓卡盤組成。馬達經兩級齒輪減速，帶動主軸及液壓卡盤實現鉆具的回轉。調節馬達排量可以調節轉速。回轉器主軸為通孔式結構，通孑L直徑為75mm，更換不同直徑的卡瓦組可使用Φ50mm、Φ42mm的常規鉆桿和48mm繩索取心鉆桿，鉆桿的長度不受鉆機本身結構尺寸的限制，回轉器安裝在給進機身的拖板上，借助給進油缸沿機身導軌往復運動，實現鉆具的給進與起拔，機身剛度好，起下鉆運行平穩?；剞D(zhuǎn)器具有側向開合裝置。液壓卡盤采用液壓夾緊、彈簧松開常開式結構，具有自動對中、安全可靠、夾緊力大等特點，它不但能保證正常鉆進，還可以用來升降鉆具、強力起拔等(卡盤可通過更換卡瓦滿足鉆機配用不規格鉆桿的要求，更換卡瓦時，需要專用工具將卡瓦組的彈簧壓縮放人橡膠筒內)。

(2)夾持器。夾持器采用碟形彈簧夾緊、油壓松開的常閉式結構?？梢苑乐蛊鹣裸@具時因突然停電引起的跑鉆事故。夾持器固定在給進裝置機身的前端，用于夾持孔內鉆具并可配合回轉器實現機械擰卸鉆桿。夾持器卡瓦靠左右兩根銷軸與卡瓦座軸向固定，圓周方向的固定靠卡瓦座上的平鍵。只要將左右兩根銷軸抽出?？ㄍ呔涂梢匀〕觯瑠A持器通孔即可通過108mm巖心管。

(3)給進裝置。采用油缸直接推、拉帶動拖板及回轉器沿給進機身導軌前后啟動?；剞D(zhuǎn)器與拖板之間采用類似于立軸鉆具開箱式結構和連接方式。一邊用銷軸把拖板與回轉器穿在一起，另一邊用鉸式螺栓把回轉器壓在拖板上，起下粗徑鉆具時，將螺栓松開，即可把回轉器扳向銷軸一側，讓開孔口。給進機身通過鎖緊卡瓦固定在機架的前后立柱及支撐桿的橫梁上。

(4)機架。鉆機的機架用于安裝固定給進裝置。機架由爬履式底座、立柱、支撐油缸及支撐桿等部件組成，給進裝置在機架上可以調頭安裝，并可以利用支撐油缸調整傾角，以滿足各種傾角鉆孔的需要。支撐桿采用二節式結構，鉆進較大傾角鉆孔時，須接上加長桿，鉆進較小傾角鉆孔時，取下上面一節加長桿。利用爬履式底座可將鉆機安裝在基臺木上。

ZDY1200S操縱臺

操縱臺是鉆機的操縱裝置，由各種控制閥、壓力表及管件等組成。鉆機的回轉、給進、起拔與卡盤、夾持器的聯動功能是靠操縱臺上的閥類元件組合來實現的。在操縱臺上有馬達回轉、支撐油缸、給進起拔、起下鉆轉換及截止閥五個操縱手把，增壓、調壓、背壓三個調節手輪及指示系統壓力、給進起拔、起拔壓力、回油壓力的四塊壓力表。油管排列整齊，并有指示牌標明連接方法。各種油路控制閥安裝在操縱臺框架內。高壓膠管采用扣壓式接頭，拆卸油管時用自帶的堵頭將油管兩端接頭出口堵住，以免油管中的油液漏失及臟物進入管中。

ZDY1200S泵站

泵站是鉆機的動力源。它由防爆電動機(易燃易爆環境中使用隔爆電動機，非易燃易爆環境中使用普通型電動機，產品銘牌中加“P”以示區別)、主泵、副泵、油箱、冷卻器、濾油器、底座等部件組成。電動機通過彈性聯軸器帶動油泵工作，從油箱吸油并排出高壓油，經操縱臺驅動鉆機的執行機構工作。調節油泵端頭的手輪即可改變油泵的排量，實現主機回轉和給進速度的無級調整。

油箱是容納液壓油的容器，它置于油泵的上方。為了保證液壓系統的正常工作，在油箱上設有多種保護裝置，如吸油濾油器、回油濾油器、冷卻器、空氣濾清器、油溫器、油溫計、油溫指示計、磁鐵等，為避免在井下加油時臟物進入油箱，可通過空氣濾清器加油。

ZDY1200S液壓系統工作原理

鉆機采用回轉和給進分別供油的雙泵開式循環液壓系統，液壓系統如圖2-33所示。其工作原理如下：

液壓系統 圖2-33

電動機啟動后，主泵經濾油器、截止閥吸油，副泵經濾油器吸油，輸出的高壓油進入操縱臺的三位六通手動多路換向閥。多路換向閥由三聯組成：左邊一聯F1稱回轉閥，控制液壓馬達正轉、反轉、停止；中間一聯F2：稱起落閥，控制支撐油缸的伸出、回轉和停止；右邊一聯F3。稱給進起拔閥，控制給進油缸的前進、后退和停止，同時和起下鉆功能轉換閥聯合控制液壓卡盤和夾持器的夾緊、松開。三聯閥都處于中位時，主、副油泵均卸荷，液壓馬達和油缸處于浮動狀態。操作回轉閥，主泵高壓油全部進入回轉油路。副泵的高壓油單獨控制給進。停止回轉，操作起落閥或給進起拔閥時，主、副泵油液合流。

為防止系統過載，多路換向閥內設有主泵溢流安全閥，由壓力表來監視，溢流安全閥的開啟壓力調定為21MPa。副泵也設有安全閥，其開啟壓力調定為12MPa。起落閥兩端設有過載閥，開啟壓力調定為16MPa。使用時不得再進行調整，以防損壞機件。

總回油經精濾油器和冷卻器回到油箱，壓力表可以反映出精濾油器的臟污程度。其他的泄漏回油直接回到油箱。

通過單向閥組(在油路板內)，可在液壓表馬達回轉時，持續向液壓卡盤供油，使卡盤夾緊。在回轉油路中串聯一個單向節流閥，可以在馬達正轉時人為地提高系統工作壓力，增加進入卡盤的工作供油壓力，克服給進力大時卡盤的打滑現象。在液壓卡盤的前方設有精濾油器，以保護主軸及配油套?；剞D(zhuǎn)速度通過操作馬達的變速手輪來實現。

聯動轉換閥為三位四通閥，通過此閥可以改變液壓卡盤l2和夾持器與油缸的聯動方式。其聯動方式為：起下鉆時先將聯動轉換閥手把置于相應位置(即起鉆或下鉆位置)，然后只需操作起下鉆手把即可完成起下鉆動作。當該閥處于中間位時，其聯動功能失效。

夾持器油路中串聯一個截止閥，用于鉆進或稱重時關閉夾持器油路，使夾持器保持打開狀態，不受其他動作的影響。

給進起拔回路串聯一個節流閥，節流閥與一對串聯的液控單向閥并聯連接。必要時可以利用節流閥產生的背壓使系統壓力提高，確保夾持器能夠完全打開，避免起下鉆進因系統壓力過低，夾持器不能完全打開，造成鉆桿擦傷。當回轉器不帶動鉆桿移動時，兩個液控單向閥由控制油打開，這樣就有部允油液從單向閥中流過，減少了壓力損失。

給進回路中并聯一個溢流調壓閥、串聯節流閥，調節溢流調壓閥，可以控制給進壓力，其壓力的大小由壓力表顯示，實現加壓鉆進，調節節流閥，可以控制給進速度，防止當轉頭接觸孔底時因速度過快產生沖擊，損壞鉆頭，并可以產生一定的背壓實現減壓鉆進。

內閥為一個單向閥與可調節流閥串聯的復合閥(在油路板內)，稱補油閥。其在減壓鉆進時，為節流閥與油缸間油路補油，確保減壓鉆進時背壓的有效控制。關死節流閥，還可以實現在回轉鉆進時微動上提鉆具。

液壓卡盤的回油通過油路板內閥控制，直接返回油箱。內閥由一個單向閥和節流閥串聯而成。當卡盤夾緊時，單向閥關閉，避免壓力油泄漏；卡盤需要張開時，控制油自動打開單向閥，卡盤內的油直接回油箱，卡盤即刻張開，調節節流閥可控制卡盤張開速度。
