zdy3200S全液壓坑道鉆機的技術要求

一、安裝使用環境：

該鉆機轉速范圍寬、扭矩大，能滿足煤礦井下鉆進各種用途的鉆孔，如抽放瓦斯孔、注水孔、泥漿機及其它工程用孔，也可用于地表工程施工。主要用于大口徑牙輪鉆進，也適用于大口徑硬質合金鉆進和沖擊回轉鉆進。解體性好，在井下便于搬遷運輸，擺布靈活，在運輸條件差的地區，主機還可以進一步解體。

主軸傾角范圍：0~±90°

二、 成套設備基本要求：

1、 電動機采用隔爆型電機，額定電壓：380/660V，額定功率37KW ，應具有安全標志證書及防爆合格證。

2、 高壓膠管符合GB/T10544-2003、MT/T98-2006標準，應具有安全標志證書。

3、 阻燃V 帶符合MT374-2008標準要求，應具有安全標志證書。

三、 產品主要供貨內容：

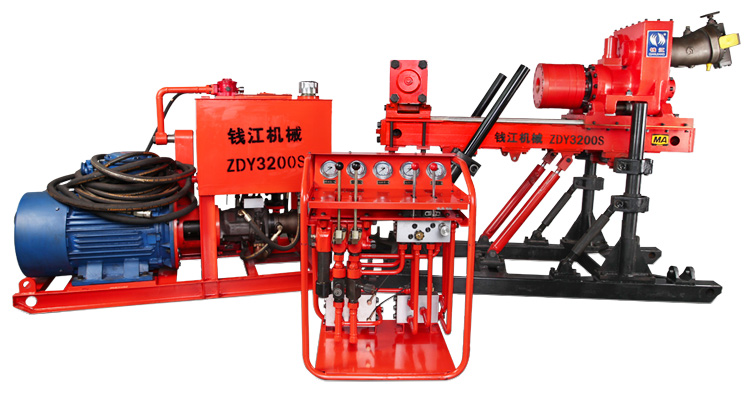

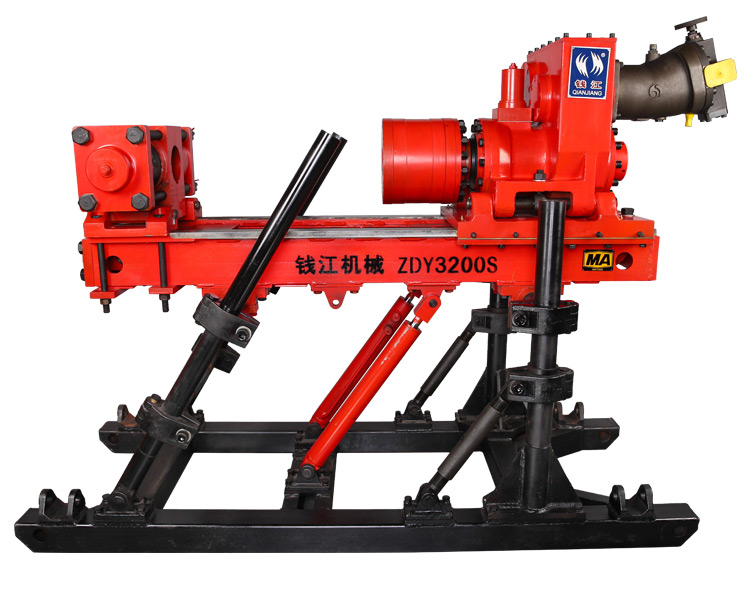

1、 全液壓坑道鉆機一臺（主機、泵站、操縱臺）。 主機由回轉器、夾持器、給進裝置、機架組成。各部分之間裝拆方便?；剞D(zhuǎn)器由斜軸式變量馬達、齒輪減速器和膠筒式液壓卡盤組成。夾持器采用碟形彈簧夾緊，油壓松開的常閉式結構。給進裝置采用油缸直接推進。油缸體的尾部與機身固定，油缸的活塞桿與拖板相聯接。機架用于安裝給進裝置和固定鉆機。機架由爬履式底座、立柱、支撐油缸及支撐桿等組成。

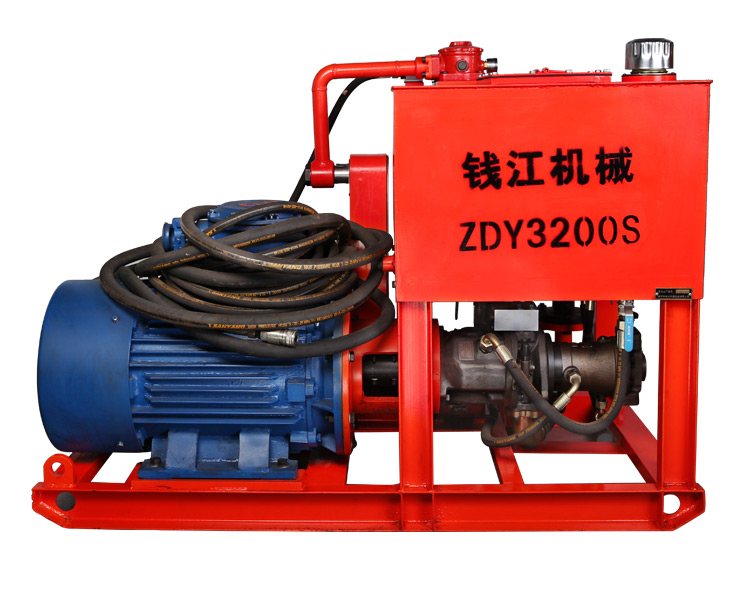

2、 泵站是鉆機的動力源。由防爆電動機、主油泵、副油泵、油箱、冷卻器、濾油器、底座等部件組成。電動機通過彈性聯軸器帶動油泵工作，從油箱吸油并排出高壓油，經操縱臺驅動鉆機的各執行機構工作。

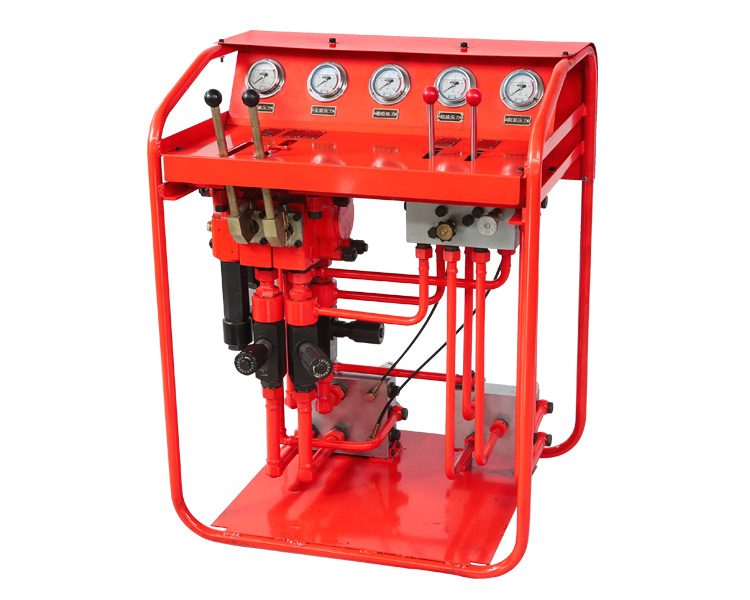

3、 操縱臺是鉆機的控制裝置。由各種控制閥、壓力表及管件組成。鉆機的回轉、給進、起拔與卡盤、夾持器的聯動功能是靠操縱臺上的閥類組合實現的。

4、 隨機備件清單（含卡盤彈簧5件，夾持器碟形彈簧2片，卡盤膠筒1件，卡盤卡瓦及夾持器卡瓦各一套，SG130×160×14和SG105×130×12各一件各種O 型密封圈和YX 孔用密封圈等）一份。

6、 隨機技術文件清單（產品出廠檢驗合格證一張，裝箱清單一份，使用說明書一份，裝配圖一套，鉆機安全標志證書、電機安全標志證書及防爆合格證、阻燃V 帶、高壓膠管安全標志證書各一份）一份。

7、 隨機工具表（活扳手一把，呆扳手四把，改錐兩個，內六方扳手一套，卡盤卡瓦裝配裝用工具及配油套油堵裝配專用工具各一件）一份。

四、 技術要求

1、 整體結構設計合理，滿足運行要求，安全性能可靠。 主要技術參數：主軸傾角0~±90°；最大給進力112KN ；給進速度0~0.3m/min；最大起拔力72KN ；起拔速度0~3.0m/min；給進起拔行程600mm 。

2、 基本要求：鉆機表面不得有飛邊，毛刺，損傷等缺陷; 外觀油漆色澤應均勻光亮，無明顯流掛，氣泡、剝落、皺紋等缺陷；鉆機外漏表面應做涂漆防銹處理，不能涂漆的部位應做電鍍，發黑或涂防銹漆等處理；裝配前所有零部件必須去除毛刺、切削、碎渣等異物，并清洗干凈；鉆機有轉動方向要求的部位應標明轉動方向，標志顏色醒目、清晰、耐久。

3、 空載運行性能：冷卻系統應無漏水、串水現象；控制手把應靈活，定位準確可靠；鉆機的各運載機構應動作正確、運載平穩，無異常聲響；卡盤和夾持器的卡瓦應開合靈活、均勻，打開時應能使標準尺寸的鉆桿順利通過；各緊固件應無松動現象；進行液壓系統總成耐壓和密封試驗，所有焊縫和接合面應無泄漏、管道應無永久變形。

4、 開機前準備：

（1）油箱內加滿清潔油液（鉆機正常工作后油面應在油位指示計的中間偏上約2/3處），一般用N46抗磨液壓油，如果環境溫度較高可用N68抗磨液壓油。

（2）檢查鉆機及各部分緊固件是否緊固。

（3）在需要潤滑的部位加注潤滑油和潤滑脂。

（4）檢查各油管是否連接無誤。

（5）主油泵按指示的箭頭先將泵量調至最小位后再反轉5~8圈即可，副油泵的泵量調至25％左右即可。

（6）將操縱臺上副油泵的功能轉換手把置于調壓閥位（也就是前位）。其它的操縱手把均放在中間位置，背壓調節手輪（單向節流閥）順時針調到極限位置。減壓閥、溢流閥手輪調至最小位置。馬達變量手輪按需要調節，一般在中速排量范圍。

（7）打開油箱上的截止閥，此閥未打開前不準起動電機。

6、 操作過程中應注意的事項：

（1）油管沒有全部接好以前不允許試轉電機。

（2）孔內有鉆具，除按規定程序卸鉆桿外，絕不允許馬達反轉。

（3）停止鉆進時，要立即將夾持器功能手把推向前位，使夾持器夾緊鉆桿，確保安全。

（4）用馬達反轉卸開鉆桿接頭時，必須留足卸扣長度。

（5）在鉆進過程中要隨時注意觀察各壓力表的讀數變化，發現異常及時處理。

7、 生產設備廠家必須是有相應資質單位，供貨商所提供的設備部件的材質應符合國標和3200S全液壓坑道鉆機技術要求行業標準。

8、 供貨商所提供的所有部件必須具有煤安證、產品合格證及防爆合格證，并符合現行《煤礦安全規程》等相關法律法規的要求標準。

9、 供貨商應依據以上的技術參數及要求進行設計，設計方案經需

方確認后方可組織生產，要求投標時詳細列出設備及元器件配置清單。

五、 施工安裝及調試要求：

廠家負責安裝方案設計及安裝指導、調試，空載及帶載試運行。

安裝質量符合國家煤礦行業有關安裝施工驗收規范要求。

六、 質保期和售后服務

1、 整機免費保修為1年； 設備的產品合格證、煤礦礦用產品許可證等資質證件齊全、完整、有效。

2、 保質期內，廠家接到用戶故障通知后應24小時內派技術人員到現場，分析事故原因并修復。
