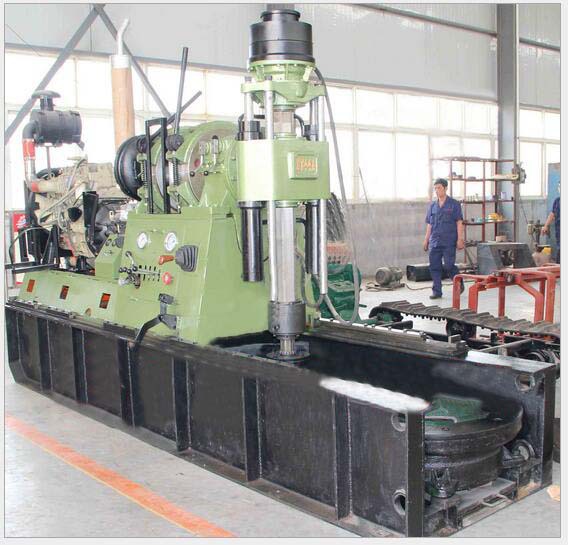

XY-4MP磨盤鉆機 水井鉆機 大口徑鉆機

主要特點：

1、采用萬里揚6T46汽車變速箱及離合器總成，具有合理的轉速范圍，性能穩定，配件通用性好。鉆機具有較多的轉速級數（12級正轉2級反轉）和合理的轉速范圍，低速扭矩大（立軸最大輸出8000N.m；轉盤最大輸出32000N.m），既適合合金、金剛石巖心鉆進，也適合用于工程地質勘察、水文水井鉆進和基礎樁工程施工。

2、采用汽車專用軟軸式換擋機構，可實現換擋遠程控制；氣動輔助換檔輕便敏捷，操作更加人性化。

3、立軸與轉向器采用十字軸萬向節連接，連接安裝簡單，使用可靠。

4、立軸通孔直徑大（93mm），雙油缸液壓給進，行程較長（可達600mm），工藝適應性強，特別適合較大直徑鉆桿繩索取芯（上部取芯）鉆進，有利于提高鉆進效率。

5、鉆機可拆性好，搬遷方便，宜于山區作業。

6、液壓卡盤為碟形彈簧卡緊、液壓油缸松開、三卡瓦自動定心式液壓卡盤。

7、液壓系統采用齒輪油泵供油，安裝簡單，使用方便，功率消耗少，液壓系統油溫低，工作穩定。系統中裝有手搖油泵，當動力機不能工作時仍可用手搖油泵起出孔內鉆具。

6、結構緊湊，布局合理，便于維護、保養和維修。

7、鉆機重心低，移機距離長（1200mm），固定牢靠，高速鉆進穩定性好。

8、配有防震儀表，利于掌握孔內情況。操縱手把少，操縱靈活

9、本鉆機既可以作為傳統立軸式鉆機使用，又可以作為轉盤式鉆機使用，能夠滿足不同施工工藝需求。

主要技術參數

1、鉆進能力

（1）、巖心鉆進：

（2）、水文水井鉆進

（3）、基礎樁鉆進：

89mm外加厚鉆桿

松散地層鉆孔直徑：1000mm

硬巖地層鉆孔直徑：600mm

鉆孔深度：100m

2、回轉器可回轉角度：0-360度

3、回轉器

型式：雙油缸液壓給進機械回轉式

立軸通孔直徑：93mm

立軸轉速：（轉/分）

立軸最大扭矩：8000N.m

立軸最大加壓能力：90kN

立軸行程：600mm

立軸最大起重能力：120kN

4、卷揚機

型式：行星齒輪傳動，手把制動。

鋼絲繩直徑：18.5mm

最大單繩提升力：45kN

鋼絲繩提升速度：

動力機為1480轉/分時：0.7；1.29；1.84；2.68；m/s

5、離合器及變速系統

離合器型式：常閉干式單片摩擦離合器(與萬里揚6T46變速箱配套)

變速箱：WLY6T46汽車變速箱總成。（6前進擋1倒檔）

6、機架

型式：滑撬式（帶滑動底座）

7、油泵

型式：單聯齒輪油泵CBD-F520LH

排量：    20ml/r

工作壓力：20MPa

最大壓力：25MPa

8、鉆機動力

9、水剎車

工作轉速：700-1800r/min

單繩平衡速度：3-8m/s

單繩平衡負荷：45kN

10、外形尺寸（長x寬x高）：4200x1043x2400mm

11、轉盤

輸出扭矩：32000 N.m

轉盤通孔直徑：450mm

轉盤轉速：低速

電動機12、20、35、56、79、100、 反轉13

柴油機15、24、41、68、95、120、  反轉16

轉盤高速：

電動機38、61、107、174、242、307、 反轉42

柴油機45、74、128、208、291、369、  反轉49

12、主機重量6500kN
