XY-8型巖心鉆機是機械傳動、立軸回轉、液壓給進，應用金剛石和硬質合金鉆進的中深孔立軸式巖心鉆機。該型鉆機適用于金屬、非金屬固體礦藏勘探，淺層石油和天然氣開采，地?zé)峋碧剑V山坑道通風、排水以及大孔位基礎樁工程施工等。是廣泛應用于地質、冶金、煤炭、水文、水井、工程等行業，以金剛石和硬質合金鉆進為主的巖心鉆探設備。
主要技術特點
XY-7型巖心鉆機具有鉆速范圍寬、鉆速分布合理、動力配置大、輸出扭矩大、立軸回轉和轉盤式回轉結構兼顧、卷揚機橫向布置等特點，且配有水剎車，提升能力大、制動靈活、操作方便、安全可靠。

1、鉆進能力：_XY-8

鉆桿類型		鉆桿規格	鉆進深度（米）
國產鉆桿		Φ50*4.75	2200
		Φ50*5	2000
		Φ60*6	1450
		Φ71*5	1650
		Φ73*7	1000
		Φ89*5	1300
		Φ89*10	600
DCDMA（金剛石巖芯鉆機制造商協會）鉆桿	內加厚式鉆桿	BW	2200
		NW	1700
		HW	1150
	繩索取芯鉆桿	BQ	2200
		NQ	1700
		HQ	1150
		HQ	800
		BCQ	2500
		NCQ	2000
		HCQ	1550

2、回轉器可回轉角度：0-360度。
3、動力機：

類型	型號	功率	轉速
電動機	Y280S-4	75KW	1480RPM
柴油機	玉柴YC6A240-33	177KW	2300RPM

4、回轉器：

型式：雙油缸液壓給進機械回轉式。油缸直徑Φ100。

鉆孔傾角：0-360度。

立軸通孔直徑：96mm。

立軸轉速，當動力機為電動機1480RPM時：正轉：74、106、150、208、300、431、609、845rpm。反轉：74rpm。

當動力機為柴油機2200RPM時：正傳：110、157、222、309、445、640、905、1256rpm。反轉：110rpm。

立軸最大扭矩：8000KN。

立軸行程：836mm。

立軸最大起重力：180KN。

立軸最大壓力：110KN。

5、卷揚機：型式：行星齒輪傳動，手把制動。

鋼絲繩直徑：21.5mm(6*19)。

卷筒鋼絲繩容量：120m。

鋼絲繩（卷筒一層）提升速度：

當動力機為電動機1480RPM時：0.48、0.68、0.96、1.34、1、96、2.81、3.96、5.51m/s。

當動力機為柴油機2200RPM時：0.71、1.01、1.42、1.99、2.91、4.17、5.88、8.19m/s。

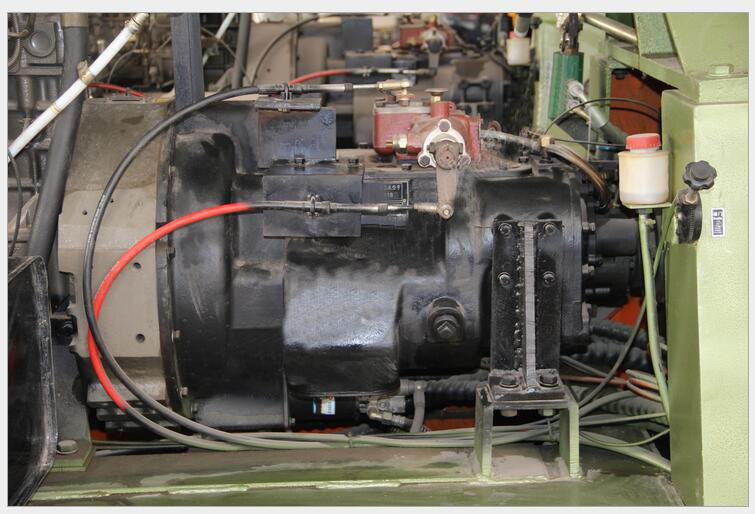

6、變速箱：陜西法士特8JS118變速箱與之配套的離合器。

7、油泵：型式：齒輪油泵，型號：CB-32  轉速：2500r/m。

排量：32ml/r。

工作壓力：20Mpa。最大壓力25Mpa。

旋向：右旋（從軸端看）。

8、水剎車：

工作轉速：700-1800r/min。

單繩平衡轉速：3-8m/s。

單繩平衡負荷：45KN。

9、機架：

型式：滑撬式（帶滑動底座）。

鉆機移動行程：530mm。

10、外形尺寸（長*寬*高）：3800*1500*2460mm。

11、鉆機重量（不包括動力機）：6500KG。
