一概述

QJ-500型全液壓坑道鉆機是一種性能先進用途廣泛的新型全液壓鉆機，應用于礦山坑道任意傾角鉆孔，也可應用工程鉆孔。

主要特點:
1、采用手動變量馬達驅動主軸轉，調速范圍廣，工作平穩。適用于金剛石高速鉆進。
2,操作集中、簡便、省力、安全。
3,解體性能好，易于拆裝和搬遷。
4.結構緊湊、安裝方便、可打0-360“方位的孔。
5.液壓傳動控制卡盤、夾持器和給進油缸，使拉松鉆具聯動化。機械扭卸管，機械化程度高，大大減輕工人的勞動強度。

6.液壓系統采用雙泵雙系統供汕方式設計，鉆機功率匹配合理。

二.鉆機技術參數
1、鉆孔孔徑           Φ60                Φ75
2.鉆孔深度             400                350
3.主軸輸出轉速(r/rain)           352-1000
4,主軸輸出扭矩(Nm)               974-333
5、油缸行程                     850
6.額定給進力(kN)                   50
7,額定提升力(kN)                   100
8.順定拉送速度(m/s)                0.9
9、供油方式:主泵A2F63輔泵10CY63
10、系統壓力(MPa)           26最高28
11, 電動機(KW)               Y180L-4   45

12、液壓油:40號低凝液壓油

三、鉆機的結構與原理

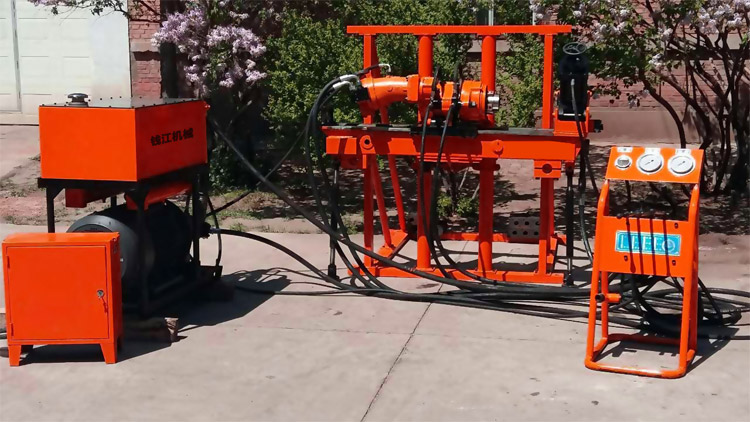

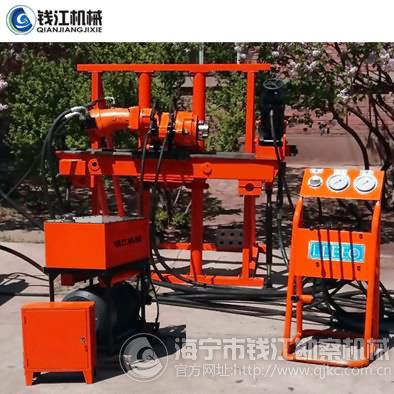

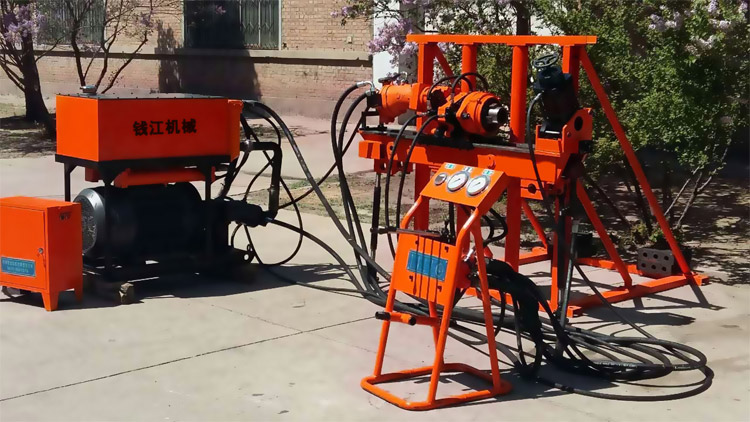

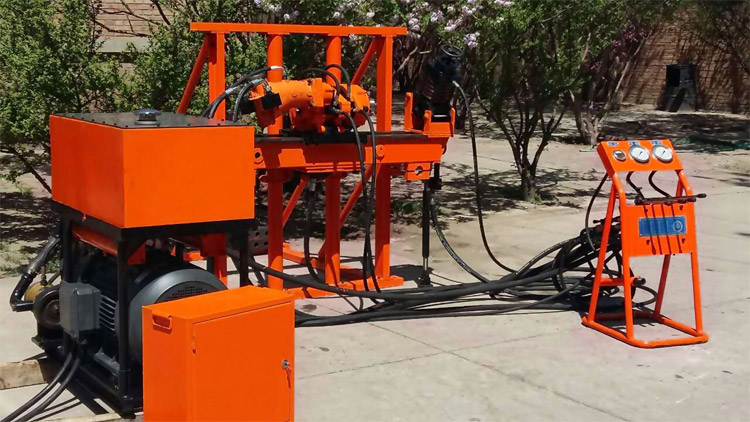

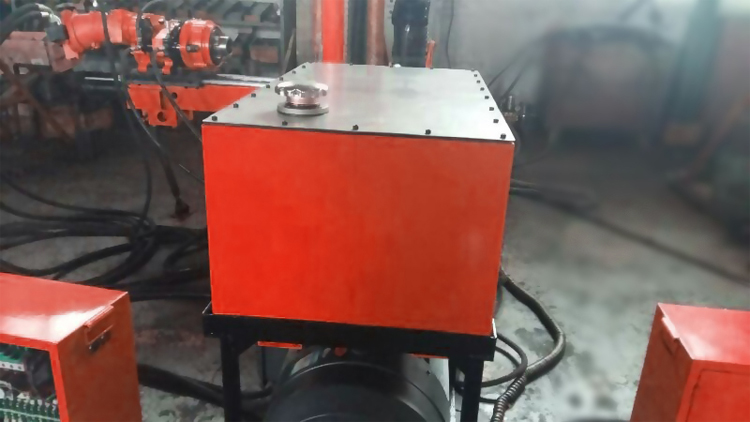

KZ-500型全液壓坑道鉆機共分四大部分。即:主機、動力車、操縱臺、電控箱。四部分之間用高壓膠管或防水線連接，解體、組合方便，易搬遷。

(一)主機部分

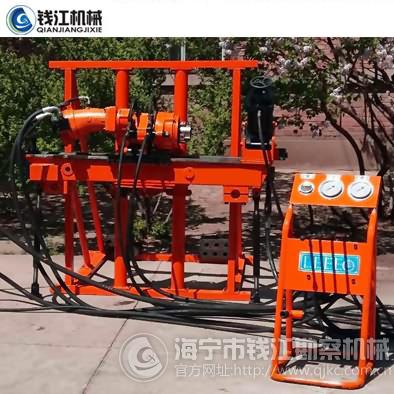

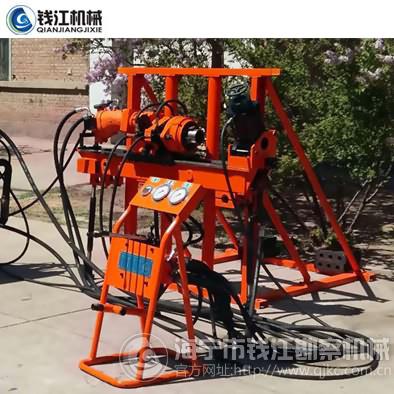

主機是鉆機的主體部分，是驅動鉆具回轉和拉送鉆具的主要機構(見圖I).主機的結構基礎是給進架(I),在給進架的滑板上裝有回轉器(2)卡盤(3)以及液壓馬達(9).給進架的前端裝有火持器(4).用以夾持孔內鉆具。給進架的腹部，裝有拉送油缸(5).油缸尾部用鉸接軸固定在給進架上，而活塞桿則通過倒拉牛余給進架上裝有回轉器卡盤的滑板相連，用以驅動回轉器前后運動，以便拉送鉆具和進行給進。

在坑內打鉆時，主機一般都安放在立柱(7)和鋪助立柱(8)上，機頭用錨桿(6)固定在掌子面上。如果打向下孔，也可裝在滑撬機架上。
