一、全液壓鉆機適用范圍

ZDY3200S型動力頭式全液壓鉆機是一種低轉速、大扭矩、能夠鉆進大口徑孔的全液壓坑道鉆機。該鉆機為煤礦井下鉆進大口徑瓦斯抽放孔及其它工程孔提供了必要的鉆探設備。

該機具有結構合理，技術性能先進、工藝適應性強、操作省力、安全可靠、解體性好、搬遷方便等優點，能滿足煤礦井下鉆進各種用途的鉆孔，如抽放瓦斯孔、注水孔及其它工程用孔，也可用于地表工程施工。主要用于大口徑牙輪鉆進，也適用于大口徑硬質合金鉆進和沖擊回轉鉆進。

二、全液壓鉆機型號含義

Z代表鉆機，D代表動力頭式，Y代表液壓傳動，數字代表最大額定轉矩N.m，S代表雙泵系統。

三、全液壓鉆機產品結構

ZDY3200S型煤礦用坑道鉆機采用分組式布置，全機分主機、泵站、操縱臺三大部分，各部分之間用軟管連接，擺布靈活，解體性好，便于搬遷運輸，在運輸條件較差的地區，主機還可以進一步解體。

四、全液壓鉆機產品特點

1、鉆機的主機、泵站、操縱臺，可以根據場地情況靈活擺布、解體性好、搬遷運輸方便；
2、機械自動擰卸鉆具，夾持器卡瓦容易取出，擴大其通孔直徑，便于起下粗徑鉆具，可減輕工人勞動強度，提高工作效率；
3、單油缸直接給進與起拔鉆具，結構簡單，安全可靠，給進、起拔能力大，提高了鉆機處理事故的能力；
4、采用雙泵系統，回轉參數與給進工藝參數獨立調節。變量油泵和變量馬達組合進行無級調速，轉速和扭矩可在大范圍內調整，提高了鉆機對不同鉆進工藝的適應能力；
5、回轉器通孔直徑大，更換不同直徑的卡瓦組可夾持不同直徑的鉆桿，鉆桿的長度不受鉆機本身結構尺寸的限制；
6、用支撐油缸調整機身傾角方便省力，安全可靠；
7、通過操縱臺進行集中操作，人員可遠離孔口一定距離，有利于人身安全；
8、液壓系統保護裝置完備，提高了鉆機工作的可靠性，液壓元件采用國產先進定型產品，性能穩定可靠，通用性強。

五、全液壓鉆機產品參數

鉆孔深度	300/200/100M	給進能力	77KN
鉆桿直徑	Φ73/Φ63.5	起拔能力	112KN
通孔直徑	Φ77	電機功率	37KW|45KW
鉆孔傾角	0～±90°	整機質量	2200KG
回轉速度	50~210r/min	主機質量	1200KG
最大轉矩	3200N.m	起拔行程	600

六、全液壓鉆機產品展示

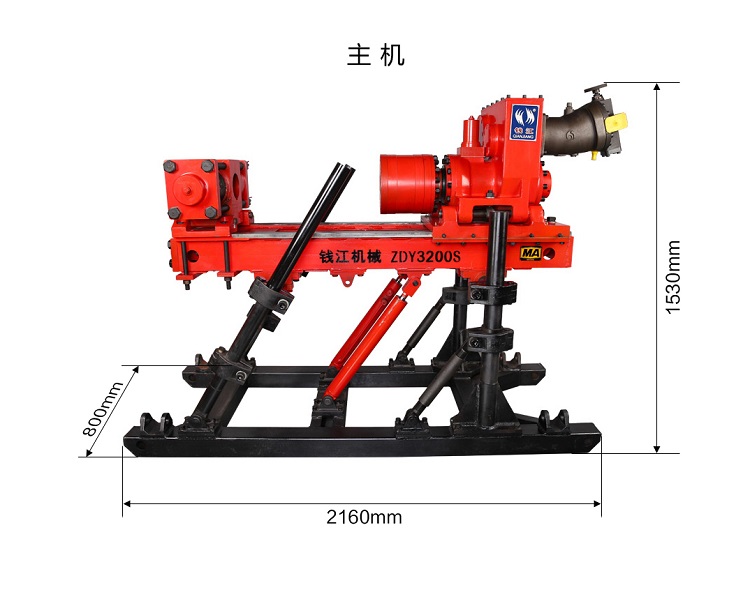

鉆機主機
主機由回轉器、夾持器、給進裝置、機架組成，各部分之間裝拆方便。

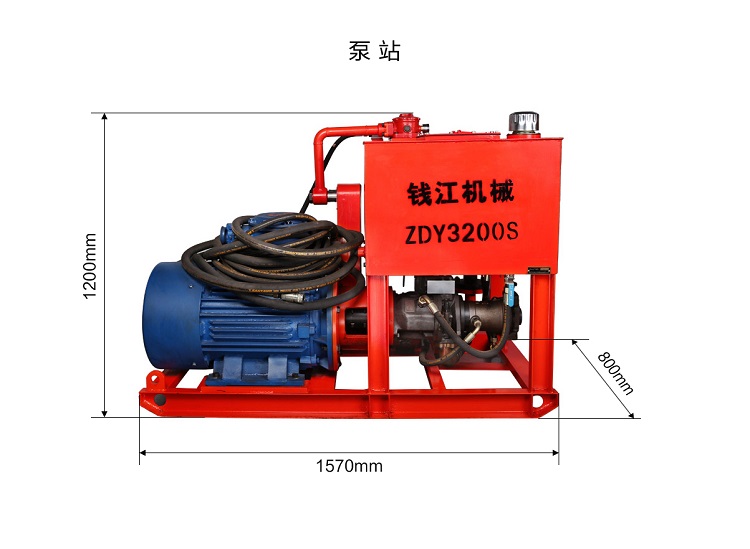

泵站

泵站是鉆機的動力源。由防爆電動機、主油泵、副油泵、油箱、冷卻器、濾油器、底座等部件組成。電動機通過彈性聯軸器帶動油泵工作，從油箱吸油并排出高壓油，經操縱臺驅動鉆 機的各執行機構工作。

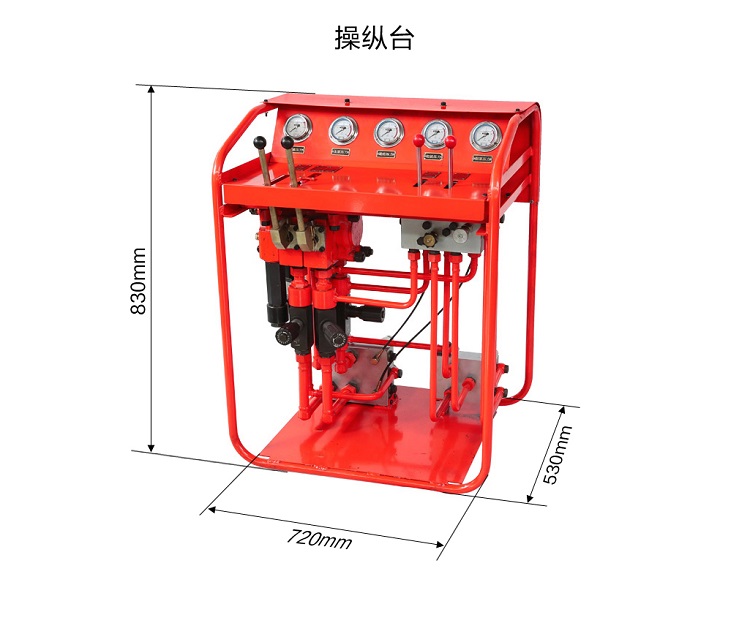

操作臺
操作臺是鉆機的控制裝置。由各種控制閥、壓力表和管件組成。鉆機的回轉、進給、起拔與卡盤、夾持器的聯動功能是靠操縱臺上的閥類組合實現的。

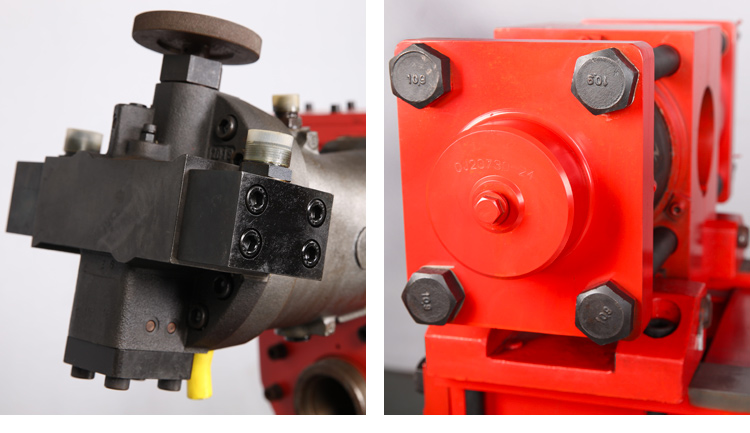

細節展示

七、錢江機械實力展示

（一）設計團隊


（二）工廠展示

（二）案例展示-煤礦現場

八、選擇錢江的理由

1、錢江機械公司設有銷售部、工程部、售后部，我們都為您服務；
2、我們拼的不是價格，而是優質的質量及友好的服務；
3、我們的業務員和工程師會耐心聽完你的要求及想要達到的效果，為您物料量身定做；
4、我們的售后同事會從你下單到使用到實際生產服務于您；
5、30年行業經驗；
6、工廠、辦公室現場參觀。

九、錢江產品質量及服務介紹

錢江機械生產的鉆機產品真正可以做到90度直角向上鉆孔不會往下掉的，產品有著體積小、重量輕、紐拒大、不漏油等特點，30多年來一直深受業界廣大客戶好評，保證產品質量！
