全液壓鉆機_ZDY4000S

主機長寬高：2100×1250×1600
泵站長寬高：1685×800×1120
操縱臺長寬高：mm：730×535×835
動力頭轉矩(N.m)：4000
產品描述：ZDY4000S型全液壓鉆機屬于低轉速坑道鉆機、大扭矩類型，適于采用復合片鉆頭、牙輪鉆頭及螺旋鉆具施工大直徑鉆孔，主要用于煤礦井下瓦斯抽放、探放水及其它工程孔的施工，也可用于地面工程鉆孔的施工。浙江液壓鉆機廠家咨詢熱線:13575743123
在線訂購

一、全液壓鉆機適用范圍

ZDY4000S型全液壓鉆機屬于低轉速、大扭矩類型，適于采用復合片鉆頭、牙輪鉆頭及螺旋鉆具施工大直徑鉆孔，主要用于煤礦井下瓦斯抽放、探放水及其它工程孔的施工，也可用于地面工程鉆孔的施工。

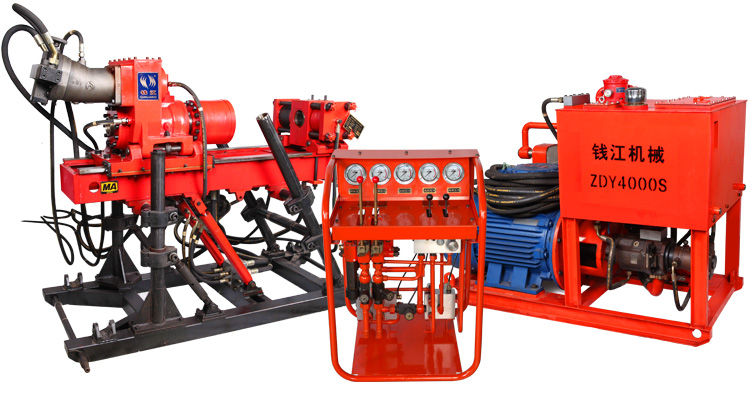

zdy4000S產品展示

二、全液壓鉆機型號含義

Z代表鉆機，D代表動力頭式，Y代表液壓傳動，數字代表最大額定轉矩N.m，S代表雙泵系統。

三、全液壓鉆機產品結構

ZDY4000S型煤礦用坑道鉆機采用分組式布置，全機分主機、泵站、操縱臺三大部分，各部分之間用軟管連接，擺布靈活，解體性好，便于搬遷運輸，在運輸條件較差的地區，主機還可以進一步解體。

四、全液壓鉆機產品特點

1、鉆機的主機、泵站、操縱臺，可以根據場地情況靈活擺布、解體性好、搬遷運輸方便；
2、機械自動擰卸鉆具，夾持器卡瓦容易取出，擴大其通孔直徑，便于起下粗徑鉆具，可減輕工人勞動強度，提高工作效率；
3、單油缸直接給進與起拔鉆具，結構簡單，安全可靠，給進、起拔能力大，提高了鉆機處理事故的能力；
4、采用雙泵系統，回轉參數與給進工藝參數獨立調節。變量油泵和變量馬達組合進行無級調速，轉速和扭矩可在大范圍內調整，提高了鉆機對不同鉆進工藝的適應能力；
5、回轉器通孔直徑大，更換不同直徑的卡瓦組可夾持不同直徑的鉆桿，鉆桿的長度不受鉆機本身結構尺寸的限制；
6、用支撐油缸調整機身傾角方便省力，安全可靠；
7、通過操縱臺進行集中操作，人員可遠離孔口一定距離，有利于人身安全；
8、液壓系統保護裝置完備，提高了鉆機工作的可靠性，液壓元件采用國產先進定型產品，性能穩定可靠，通用性強。

五、全液壓鉆機產品參數

鉆孔深度	350/200/100	給進能力	100KN
鉆桿直徑	Φ63.5/Φ73	起拔能力	150KN
通孔直徑	Φ	電機功率	55KW
鉆孔傾角	0～±90°	整機質量	2500kg
回轉速度	50~280r/min	主機質量	1500kg
最大轉矩	4000N.m	起拔行程	600

六、全液壓鉆機產品展示

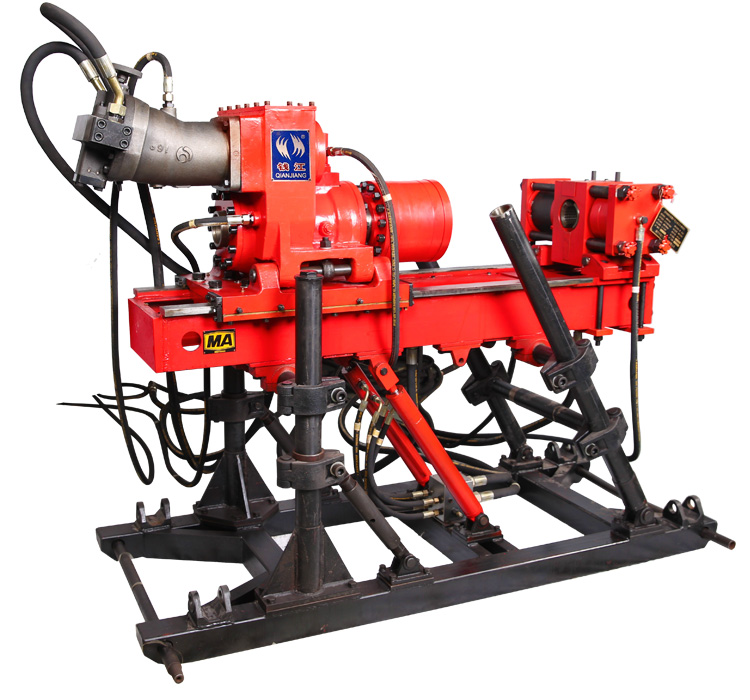

鉆機主機
主機由回轉器、夾持器、給進裝置、機架組成，各部分之間裝拆方便。

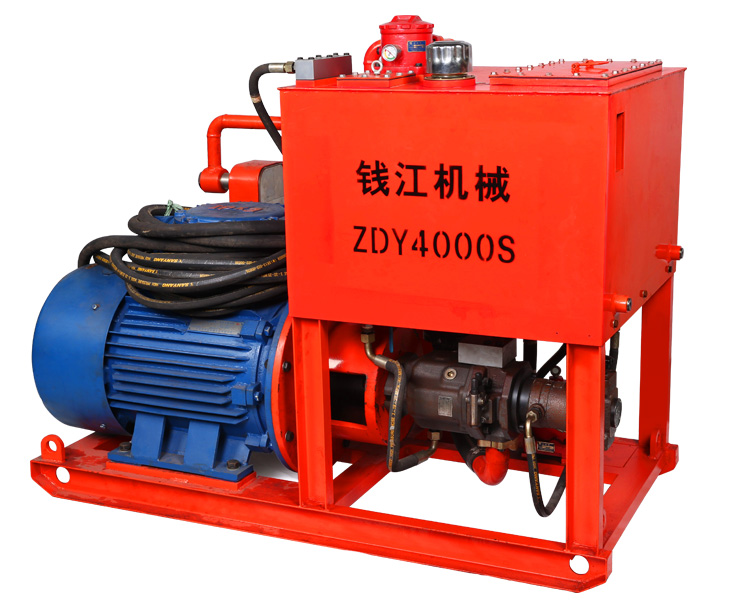

泵站

泵站是鉆機的動力源。由防爆電動機、主油泵、副油泵、油箱、冷卻器、濾油器、底座等部件組成。電動機通過彈性聯軸器帶動油泵工作，從油箱吸油并排出高壓油，經操縱臺驅動鉆機的各執行機構工作。

zdy4000S泵站展示

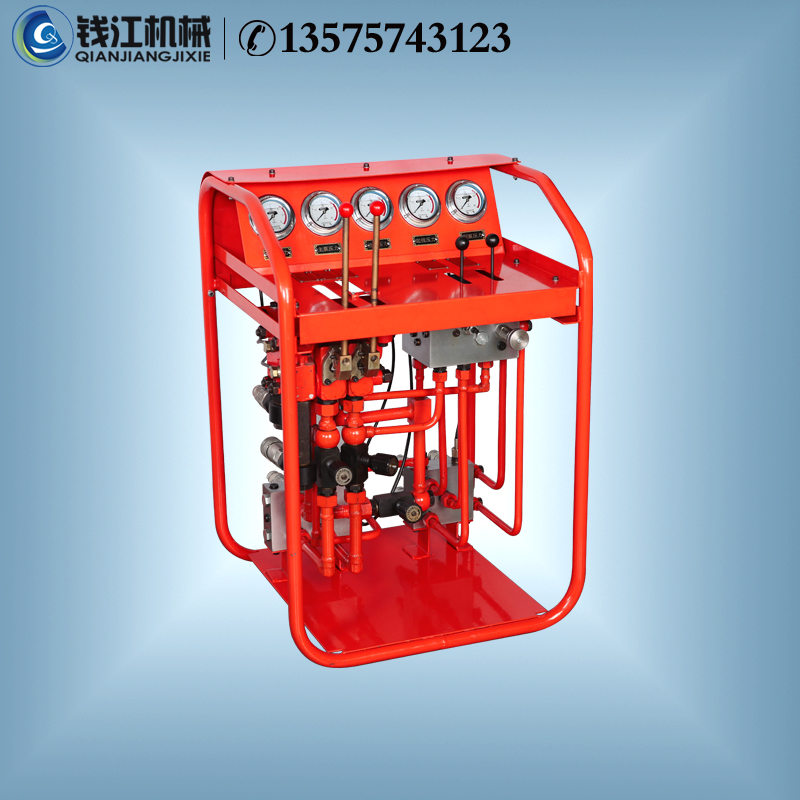

操作臺
操作臺是鉆機的控制裝置。由各種控制閥、壓力表和管件組成。鉆機的回轉、進給、起拔與卡盤、夾持器的聯動功能是靠操縱臺上的閥類組合實現的。

zdy4000S操作臺展示

細節展示

zdy4000S細節展示
