一、全液壓鉆機介紹

全液壓鉆機又稱全油壓鉆機。一種用油壓驅動和控制所有運轉部件的鉆機。這類鉆機借高壓變量油泵和變量油馬達實現無級變速,可簡化傳動機構,去掉齒輪變速箱,既減輕了鉆機重量,又能充分利用動力。同時鉆機轉速較高,工作平穩,操作方便安全,易實現自動化和儀表化,對高速小口徑鉆進(如金剛石鉆進)和大扭矩低轉速的工程鉆進都有很好的適應性。

二、全液壓鉆機分類

全液壓鉆機按其結構型式,可分為立軸式全液壓鉆機和動力頭式全液壓鉆機兩種。全液壓鉆機在國際上已廣泛使用,而且也是中國新型鉆機發展的主要方向。

三、全液壓鉆機產品結構

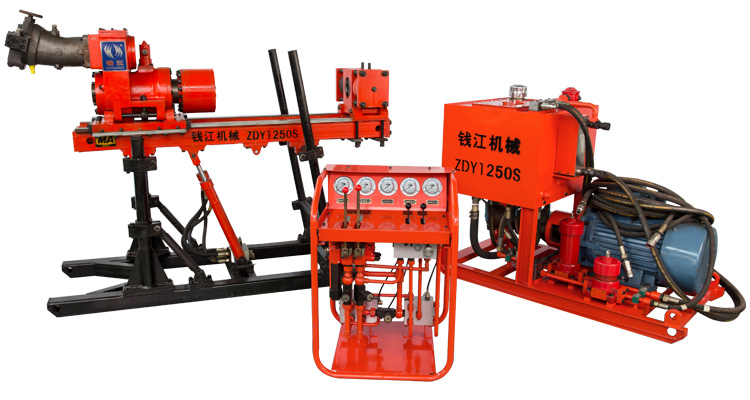

ZDY1250型煤礦用坑道鉆機主要用于瓦斯抽放孔、水文勘探及其它工程用孔的鉆進施工。本系統采用全液壓傳動，同軸式雙泵驅動，傳動平穩，速度調節簡便，并可組態多種聯動方式，工藝適應性強，操縱簡單。機械結構設計合理緊湊，動作可靠，且分解、連接、移動方便。鉆機采用分組式布置，全機由三大部分組成：主機、泵站和操作臺。各部分之間膠管連接，可靈活布置三者的相對位置、解體性好、便于搬遷運輸，在運輸條件較差的地區，主機可以進一步解體。

四、全液壓鉆機產品特點

全液壓鉆機的一種型式。它除了具有全液壓鉆機的一般特點外,還采用液壓馬達及簡單的齒輪減速箱構成動力頭,直接帶動鉆具回轉,同時采用兩個長油缸控制給進和提升鉆具,不僅使動力頭可以隨鉆具上下運動,減少鉆進過程中的"倒桿"次數,有利于保護巖心及減少巖心堵塞事故；而日 取消r由鉆塔、卷揚機和鋼絲繩等組成的提升機構,減輕了設備的重量。新型工程鉆機則廣泛采用全液壓動力頭做鉆機的旋轉與給進機構,而鉆具的升降則采用絞車提引伸縮式鉆桿,完全避免了依靠長油缸提拉鉆具的缺點,提升速度快且安全可靠。

五、全液壓鉆機產品參數

鉆孔深度	300/200/100M	給進能力	36KN
鉆桿直徑	Φ42/Φ50/Φ63.5	起拔能力	52KN
通孔直徑	Φ75	功率	22KW
鉆孔傾角	0～±90°	整機質量	1350kg
回轉速度	50-250r/min	主機質量	800kg
最大轉矩	1250N.m	起拔行程	600

六、全液壓鉆機產品展示

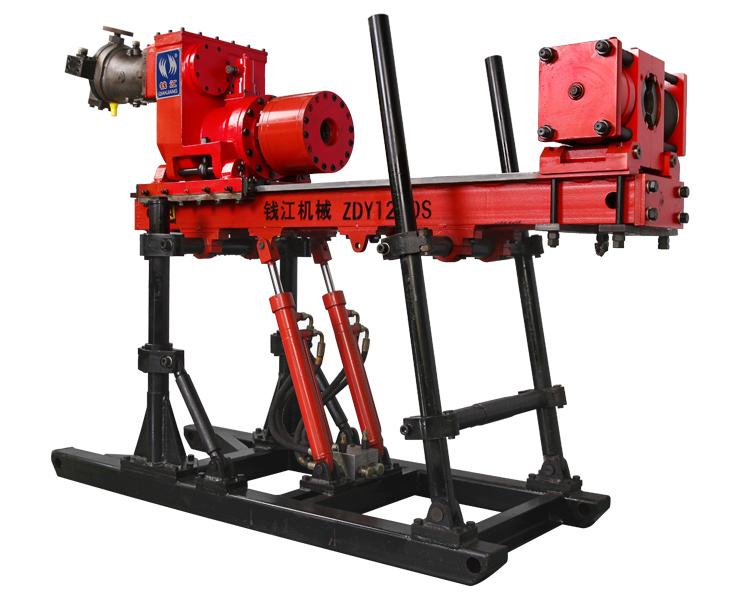

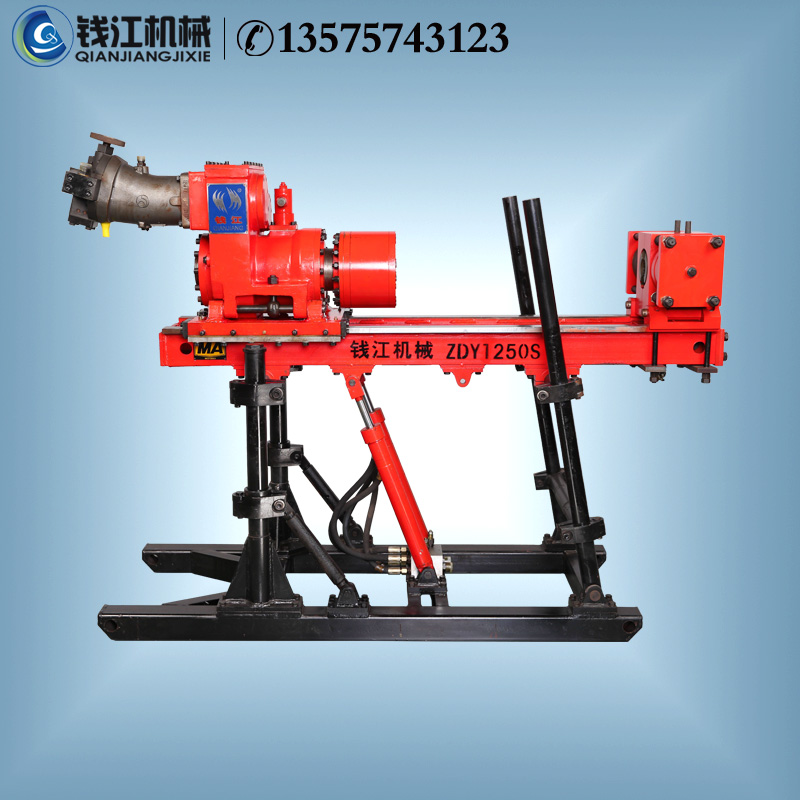

鉆機主機
主機由夾持器、進給裝置、液壓卡盤、動力頭組成；夾持器位于鉆機前部，當鉆機鉆進作業時夾持器松開，而當需要放入鉆桿或者拔起鉆桿時，根據聯動情況會自動夾緊或放松。鉆孔作業時的進給力和起拔力由進給裝置來實現。動力頭是實現回轉的部件，主要由液壓卡盤，齒輪箱和液壓變量馬達組成。動力頭借助進給油缸沿著機身導軌的往復運動，實現鉆具的進給和起拔。液壓卡盤采用液壓夾緊，彈簧松開的常開式結構，具有自動對中、安全可靠、卡緊力大等特點，機架用于安裝進給裝置和固定鉆機。

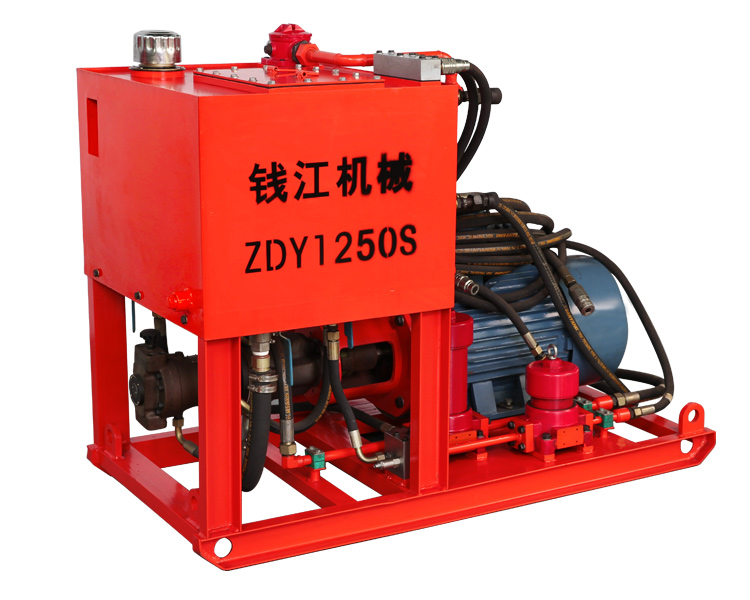

泵站
泵站是鉆機的的動力源。泵站由隔爆電機、Ⅰ泵、Ⅱ、Ⅲ泵、油箱、冷卻器、濾油器、底座、履帶等組成。Ⅰ泵和Ⅱ、Ⅲ泵同軸相連，電機通過聯軸器帶動主副油泵工作。油箱是容納液壓油的容器，它置于油泵的上方。在油箱上設有多種保護裝置。

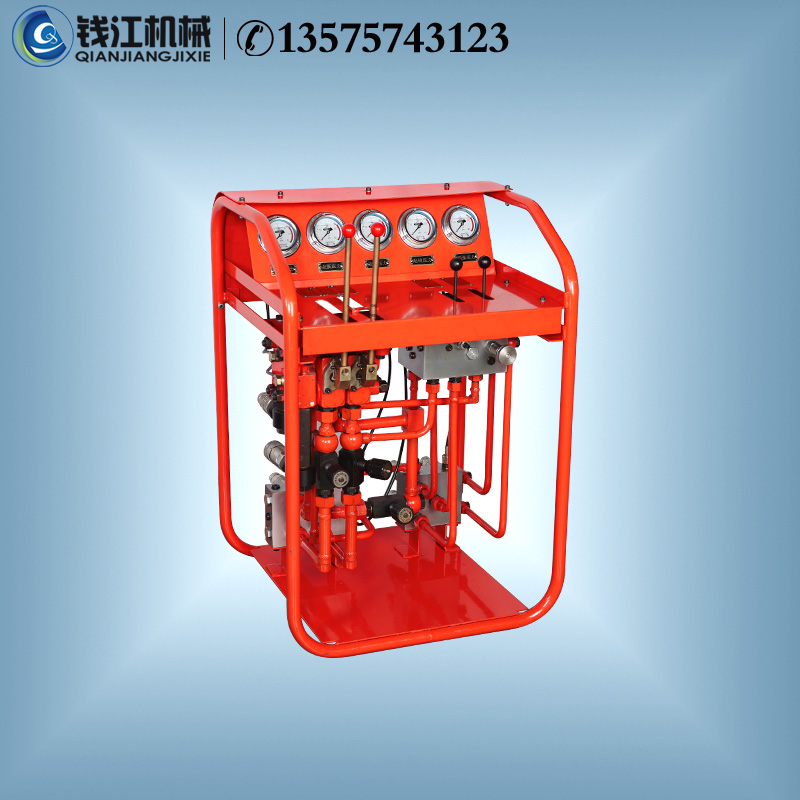

操作臺
操作臺是鉆機的控制裝置。由各種控制閥、壓力表和管件組成。鉆機的回轉、進給、起拔與卡盤、夾持器的聯動功能是靠操縱臺上的閥類組合實現的。

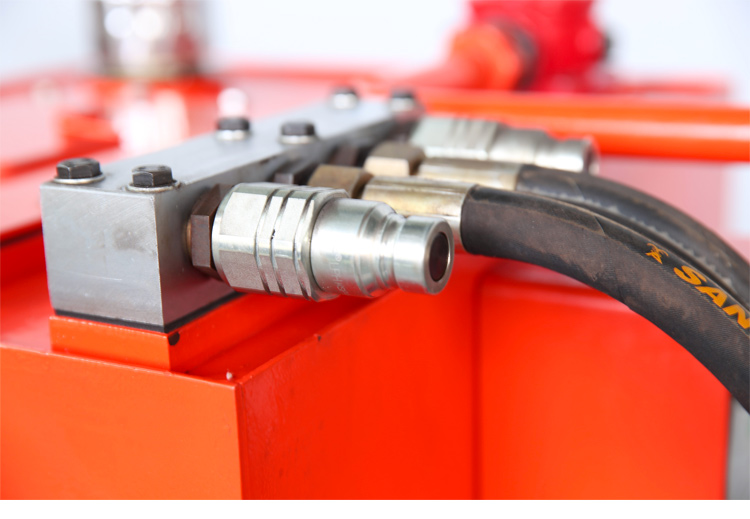

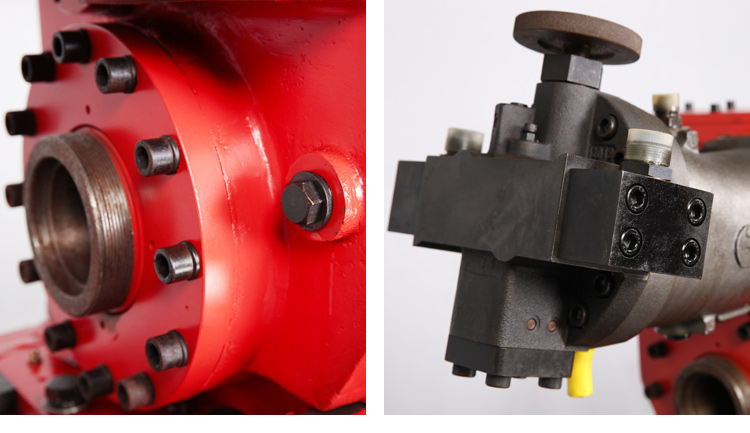

細節展示

七、錢江機械實力展示

（一）設計團隊

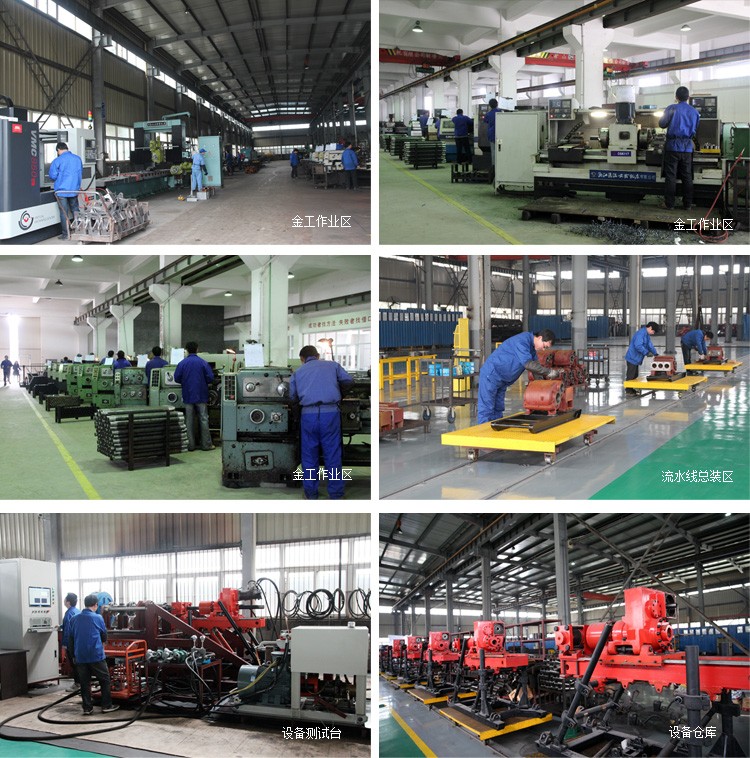

（二）工廠展示

（二）案例展示-煤礦現場

八、選擇錢江的理由

1、錢江機械公司設有銷售部、工程部、售后部，我們都為您服務；
2、我們拼的不是價格，而是優質的質量及友好的服務；
3、我們的業務員和工程師會耐心聽完你的要求及想要達到的效果，為您物料量身定做；
4、我們的售后同事會從你下單到使用到實際生產服務于您；
5、30年行業經驗；
6、工廠、辦公室現場參觀。

九、錢江產品質量及服務介紹

錢江機械生產的鉆機產品真正可以做到90度直角向上鉆孔不會往下掉的，產品有著體積小、重量輕、紐拒大、不漏油等特點，30多年來一直深受業界廣大客戶好評，保證產品質量！
