一、全液壓鉆機適用范圍

全液壓鉆機又稱全油壓鉆機，ZDY1900S型鉆機是動力頭式全液壓鉆機，轉速范圍寬、扭矩大，能滿足煤礦井下鉆進各種用途的鉆孔，如抽放瓦斯孔、注水孔及其它工程用孔，也可用于地表工程施工。主要用于大口徑牙輪鉆進，也適用于大口徑硬質合金鉆進和沖擊回轉鉆進。

二、全液壓鉆機型號含義

Z代表鉆機，D代表動力頭式，Y代表液壓傳動，數字代表最大額定轉矩N.m，S代表雙泵系統。

三、全液壓鉆機產品結構

ZDY1900S型煤礦用坑道鉆機采用分組式布置，全機分主機、泵站、操縱臺三大部分，各部分之間用軟管連接，擺布靈活，解體性好，便于搬遷運輸，在運輸條件較差的地區，主機還可以進一步解體。

四、全液壓鉆機產品特點

1、鉆機的主機、泵站、操縱臺，可以根據場地情況靈活擺布、解體性好、搬遷運輸方便；
2、機械自動擰卸鉆具，夾持器卡瓦容易取出，擴大其通孔直徑，便于起下粗徑鉆具，可減輕工人勞動強度，提高工作效率；
3、單油缸直接給進與起拔鉆具，結構簡單，安全可靠，給進、起拔能力大，提高了鉆機處理事故的能力；
4、采用雙泵系統，回轉參數與給進工藝參數獨立調節。變量油泵和變量馬達組合進行無級調速，轉速和扭矩可在大范圍內調整，提高了鉆機對不同鉆進工藝的適應能力；
5、回轉器通孔直徑大，更換不同直徑的卡瓦組可夾持不同直徑的鉆桿，鉆桿的長度不受鉆機本身結構尺寸的限制；
6、用支撐油缸調整機身傾角方便省力，安全可靠；
7、通過操縱臺進行集中操作，人員可遠離孔口一定距離，有利于人身安全；
8、液壓系統保護裝置完備，提高了鉆機工作的可靠性，液壓元件采用國產先進定型產品，性能穩定可靠，通用性強。

五、全液壓鉆機產品參數

鉆孔深度	300/200/100M	給進能力	77KN
鉆桿直徑	Φ63.5/73mm	起拔能力	112KN
通孔直徑	Φ	電機功率	37KW
鉆孔傾角	0～±90°	整機質量	2100kg
回轉速度	50~270r/min	主機質量	1250kg
最大轉矩	1900N.m	起拔行程	600

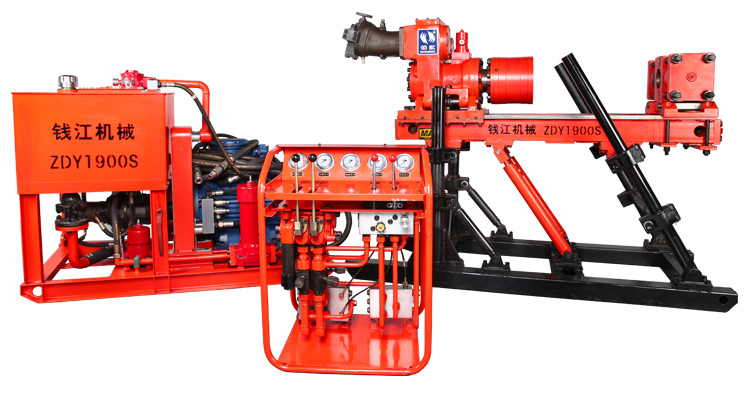

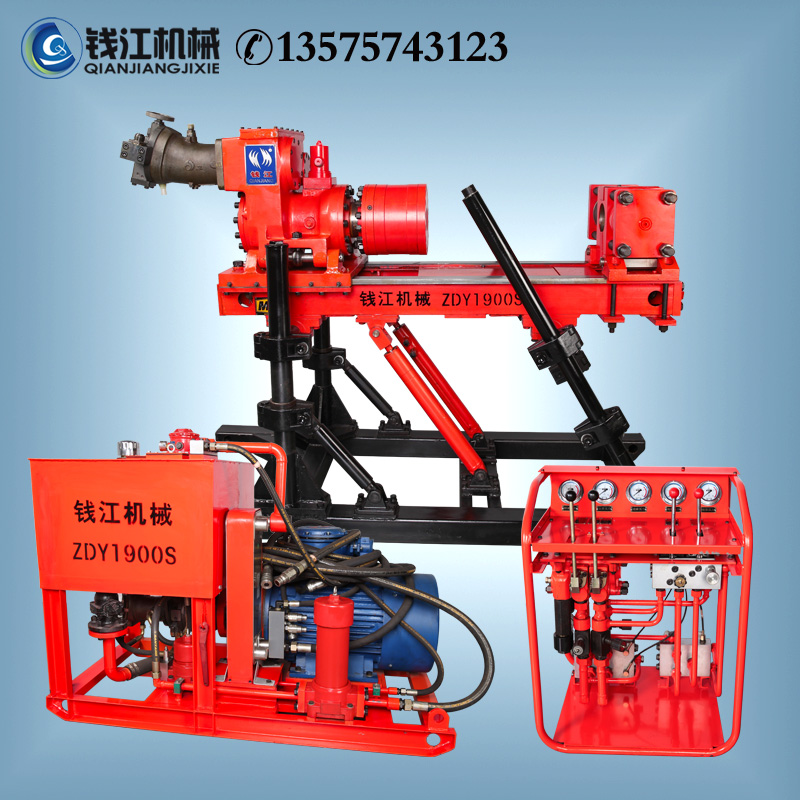

六、全液壓鉆機產品展示

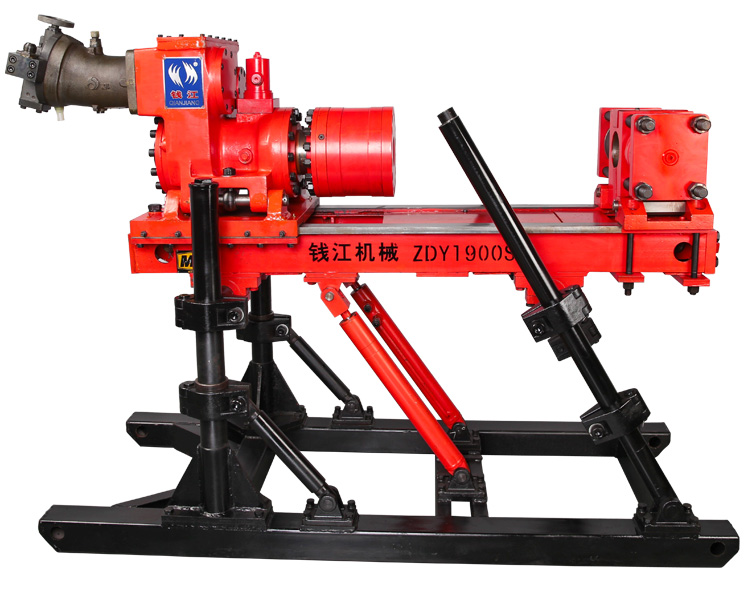

鉆機主機
主機由回轉器、夾持器、給進裝置、機架組成，各部分之間裝拆方便。

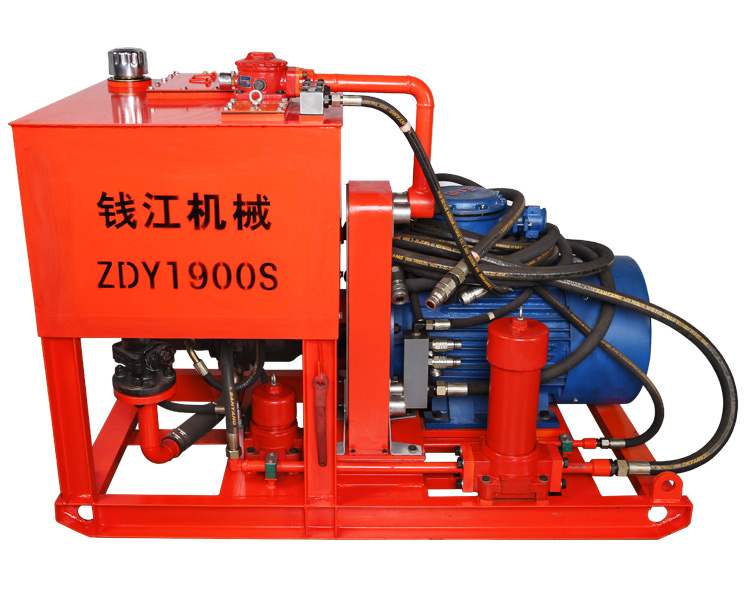

泵站

泵站是鉆機的動力源。由防爆電動機、主油泵、副油泵、油箱、冷卻器、濾油器、底座等部件組成。電動機通過彈性聯軸器帶動油泵工作，從油箱吸油并排出高壓油，經操縱臺驅動鉆 機的各執行機構工作。

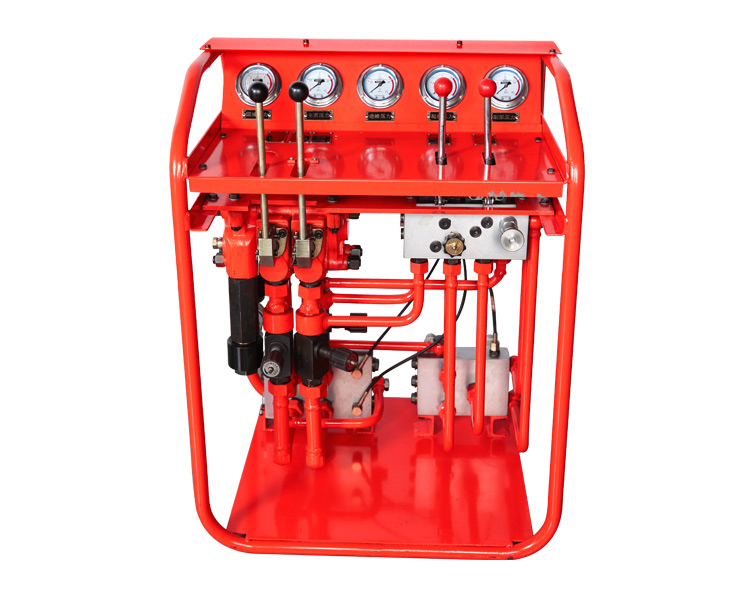

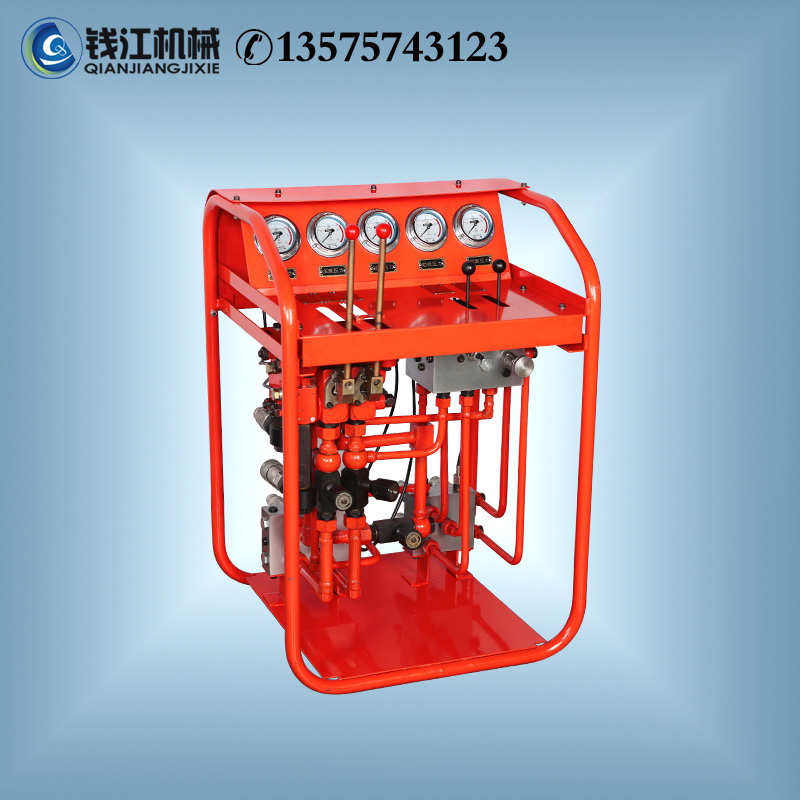

操作臺
操作臺是鉆機的控制裝置。由各種控制閥、壓力表和管件組成。鉆機的回轉、進給、起拔與卡盤、夾持器的聯動功能是靠操縱臺上的閥類組合實現的。

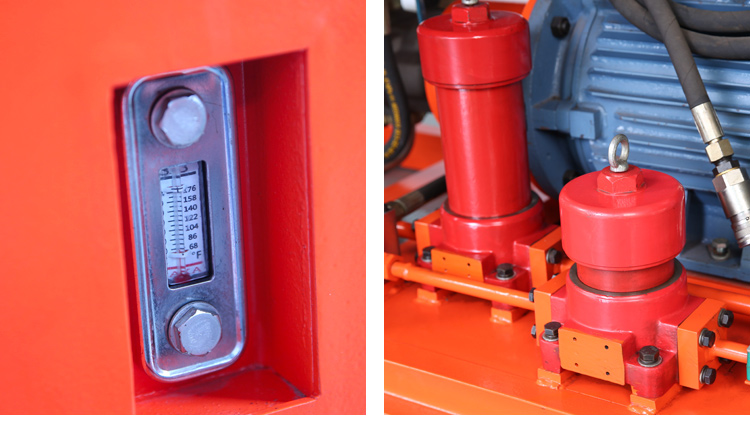

細節展示

七、錢江機械實力展示

（一）設計團隊


（二）工廠展示

（二）案例展示-煤礦現場

八、選擇錢江的理由

1、錢江機械公司設有銷售部、工程部、售后部，我們都為您服務；
2、我們拼的不是價格，而是優質的質量及友好的服務；
3、我們的業務員和工程師會耐心聽完你的要求及想要達到的效果，為您物料量身定做；
4、我們的售后同事會從你下單到使用到實際生產服務于您；
5、30年行業經驗；
6、工廠、辦公室現場參觀。

九、錢江產品質量及服務介紹

錢江機械生產的鉆機產品真正可以做到90度直角向上鉆孔不會往下掉的，產品有著體積小、重量輕、紐拒大、不漏油等特點，30多年來一直深受業界廣大客戶好評，保證產品質量！
