全液壓分體式履帶鉆機及瓦斯抽采鉆進技術

一、適用范圍及推廣前景
分體式履帶鉆機采用分體結構，工人可遠離孔口和主機對鉆孔施工過程進行控制，有效降低對操作人員人身安全及對鉆機電器設備產生的危害；鉆機具有外形尺寸小、井下移動靈活，仰俯角、方位角和水平開孔高度調節范圍大，工藝適應范圍廣等特點，適用于煤與瓦斯突出、中小型的復雜條件礦井本煤層、臨近層瓦斯抽采鉆孔施工。
已在鄭煤集團、淮北蘆嶺礦、淮北朱仙莊礦、山西西山煤電股份有限公司、黃陵礦業集團、義煤集團、永煤集團以及淮南礦業集團等企業應用，可滿足不同煤礦條件下的施工需求，并帶來可觀的經濟效益，具有良好的推廣前景。

二、技術內容
（1）基本原理
針對類似兩淮礦區、西南礦區狹窄巷道和煤與突出煤層等復雜地質條件下本煤層、鄰近層瓦斯抽采鉆孔施工需求，結合全液壓坑道鉆機及鉆進工藝方法的相關設計經驗，經過中試研制了具有自主知識產權的新型履帶鉆機；并研究提出了針對軟、中、硬煤層配套外平鉆桿、螺旋鉆桿和圓弧形三棱鉆桿的三種快速鉆進工藝技術方法，以適應高效、安全的瓦斯抽采工作。

（2）關鍵技術描述
關鍵技術一：設計了緊湊型多變幅鉆機整機結構。鉆機整機寬度為僅0.85m，井下機動靈活。主機水平開孔高度、主機與孔口距離、主機仰俯角度和方位角可進行大范圍調整，適應順層孔和穿層孔等多種鉆探施工工藝，可實現巷道全斷面施工。
關鍵技術二：設計了具有豐富聯動功能、保護回路的液壓系統。聯動功能在正常鉆進及快速起下鉆過程中可有效提高工作效
率；液壓保護回路具有防掉鉆保護和防卡鉆保護功能，可有效提高鉆進過程的安全系數，可靠性高。
關鍵技術三：研制了一種新型頂部開放式復合夾持器，具有開口量大、開啟壓力小、突然斷電時可自動夾緊鉆具等優點。
關鍵技術四：設計了針對軟、中、硬煤層的三種快速鉆進工藝技術方法，以適應高效、安全的瓦斯抽采和治理工作。

三、主要技術指標

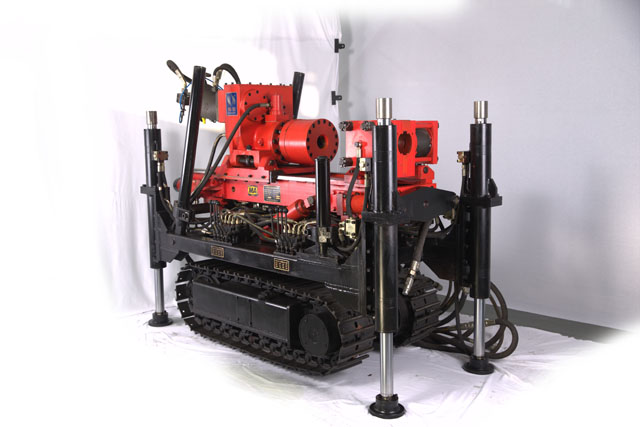

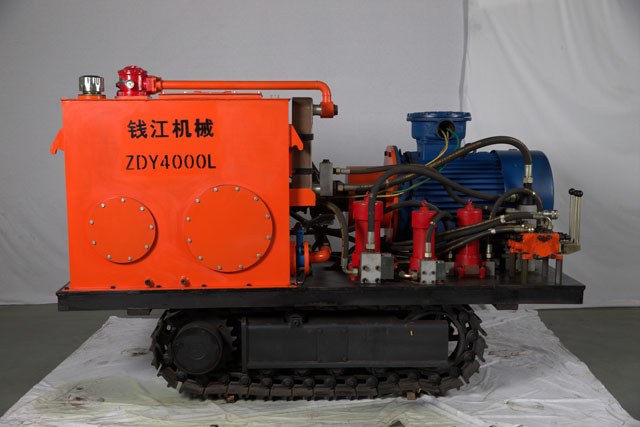

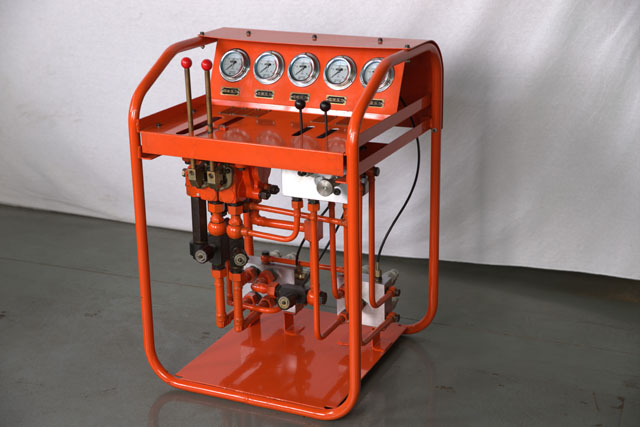

（1）分體式履帶鉆機為兩體三部分結構，由鉆車、泵車和操縱臺三部分組成，井下使用更加靈活和安全；鉆機具有大扭矩（最大扭矩為4000Nm），高轉速（最高轉速為220r/min），俯仰角（-30°-+80°）、方位角和水平開孔高度（1.4-2.0m）可調范圍大等特點。
（2）鉆機結構新穎、外形尺寸小，鉆機寬度僅為0.85m。鉆機采用緊湊型多變幅整機結構，具有主機水平開孔高度（1.25-2.25m）、主機與孔口距離、主機仰俯角度（0-±90°）、水平角度的大范圍調整功能，可實現巷道全斷面施工。鉆機最大扭矩為4300Nm，具備在本煤層施工300m瓦斯抽采鉆孔的能力。
四、典型案例及成效
鉆機于2011年3月至2012年12月先后在鄭煤集團、淮北礦業股份和山西西山煤電股份有限公司設備租賃分公司進行工業性試驗，累計完成鉆孔40.14萬m，抽采瓦斯17040萬m3。鉆機于
2013年11月開始在黃陵礦業集團、義煤集團、永煤集團以及淮南礦業集團等多地進行工業性試驗，并成功完成孔深117m的大仰角（87°）穿層孔施工，以及最大孔深104m（設計孔深80m）的軟煤（煤層硬度系數f<0.2）本煤層瓦斯抽采孔施工。
五、 技術咨詢聯系方式
技術信息咨詢單位：浙江省海寧市錢江勘察機械有限公司
聯系人：鄭亮
電話：057-88550305
地址：陜西省西安市高新區錦業一路82號
