ZDY3200S型全液壓坑道鉆機

      ZDY3200S型全液壓坑道鉆機的主要特點
      1.鉆機由主機、動力裝置、操作臺三部分組成.各部位之間用軟管連接.便于施工現場布置和搬遷運輸，操作方便直觀。
      2.液壓系統為雙優泵系統，回轉器給進的鉆進工藝參數可獨立調節，變量馬達可實現恒功率調速，變量油泵可實現恒轉矩調速。
      3.液壓卡盤和雙向作用式夾持器的配合動作，可實現機械擰卸鉆桿，適合仰孔鉆進。
      4.機身傾角調節方便。

      5.更換不同直徑的卡瓦.可夾持不同直徑的鉆桿。

      ZDY3200S型全液壓坑道鉆機的適用范圍

      ZDY3200S型煤礦用全液壓鉆機是動力頭式全液壓鉆機。主要用于煤礦井下鉆孔(如抽放瓦斯孔、注水孔)。

      ZDY3200S型全液壓坑道鉆機的主要技術參數
      1.鉆機是雙液壓變量泵同時打壓工作，主泵的工作額定壓力為24 MPa,副泵的額定工作壓力為18 MPa。
      2.電機的額定功率為37kW,額定電壓為660/1140V。
      3.動力頭回轉轉速為25~200r/min,額定扭矩為3200N.m。當鉆機給進時額定壓力為  18MPa.最大起拔力為81 kN.給進行程為670 mm。當鉆機起拔時額定起拔壓力為18MPa,最大起拔力為108kN,起拔速度為0-1.5 m/min。

      4.適用于鉆桿直徑為Φ73和Φ63.5鉆桿(不同的鉆桿需要配備不同的卡瓦)。

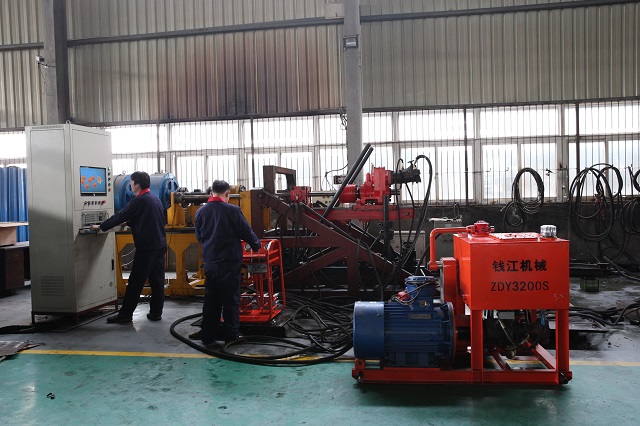

      ZDY3200S型全液壓坑道鉆機的組成及作用

      鉆機主要由泵站、操作臺和主機三部分組成，泵站作用是將靜止的液壓油通過兩個液壓變量泵的傳動變成高壓油送出至操作臺。操作臺的作用是把由泵站進來的高壓油通過多路換向閥、安全閥、單向閥等多種液壓元件分出出油路及出油的額定壓力并供給相應在主機上的各液壓元件(主機包括液壓馬達、齒輪箱、卡盤、夾持器和機架)，主機上各液壓元件的作用是接收操作臺供給的高壓油，通過高壓油使各部件可根據操作人員給出的操作指令做出相應的反應。

      ZDY3200S型全液壓坑道鉆機的開機檢查
      1.液壓膠管及電纜的連接是否正確。
      2.檢查液壓油。鉆機工作時，油箱中的油液充滿油位指示針的2/3以上為好，不允許低于油位指示針的最下部，以防止油泵吸空和溫度計不能真實反應溫度。
      3.打開油箱底下的兩個截止閥，該閥未打開前不準啟動電動機。
      4.主泵一般調到1/2最大排量位置左右。順時針旋轉手輪排量增加，反之減少。

      5.操作臺上的各操作手柄處于中間位置，進給調壓閥調到壓力較小的位置。

      ZDY3200S型全液壓坑道鉆機的操作及注意事項
      開鉆
      1.卡夾手柄和聯動手柄放在卡盤打開、夾持器關閉的位置.從主軸后端放入鉆桿并通過卡盤。
      2.卡夾手柄和聯動手柄故在卡盤關閉、夾持器打開的位置.扳動給進手柄至給進位置，使減速器往前給進，待鉆桿露出夾持器.擰上無芯鉆頭，準備鉆進。
      鉆進
      1.接上水龍頭，向孔內送入沖洗液，待孔內見到反水。
      2.卡夾手柄和聯動手柄放在卡盤打開、夾持器關閉的位置。
      3.扳動給進手柄到起拔位置.使卡盤后退到最后端位置。
      4.卡夾手柄和聯動手柄放在卡盤關閉、夾持器打開的位置。
      5.回轉手柄放在正轉的位置。
      6.給進手柄放到給進位置進行鉆進.待卡盤到最前端時.給進手柄回中位，回轉手柄回中位。
      7.重復2、3的的操作，進行倒桿。倒桿時，可扳動快速進退手柄，用以提高效率。
      起鉆
      1.停鉆，停止供水。
      2.逆時針旋轉馬達手輪，降低馬達轉速。
      3.卡夾手柄和聯動手柄置于卡盤關閉、夾持器打開的位置，給進手柄推到起拔位置，拉出鉆桿，當鉆桿接頭露出夾持器后端300~400mm時，給進手柄置于浮動位置，把卡夾手柄和聯動手柄置于卡盤關閉、夾持器關閉位置，然后把回轉手柄推向反轉位置，即可擰開鉆桿。
      ZDY3200S型全液壓坑道鉆機的基本維護和調試方法
      1.回轉器的調節:主泵和馬達均能調節回轉轉速，按手輪指示方向旋轉手輪。一般可將主油泵調在最大流量，此時回轉器的轉速范圍為64-225 r/min，根據給進工藝需要轉動馬達手輪來調節轉速。
      2.給進壓力的調節:在鉆進過程中，鉆進所需要的給進和地質巖石狀態、鉆孔深度、鉆孔的傾角、鉆頭的結構形式和鉆桿的規格等因素有關.故應根據工藝需要及時調節給進壓力。給進壓力表反映給進油壓.每1MPa的油壓相當于5300N的給進力。
      3.要對夾持器、液壓卡盤和主軸裸露部位的巖粉及時用靜壓水沖洗及清理。
      4.鉆機在使用過程中要經常檢查操作臺管路連接是否可靠.有無漏油現象，出現漏油現象及時更換密封圈。
      5.開鉆前和鉆機鉆進過程中及時檢查鉆機各油管連接情況是否有漏油現象，快換接頭連接是否可靠。
      6.經常查看油箱內油位是否偏低，偏低后要及時加46#液壓油，油箱溫度是否偏高.可用手背試一下溫度，如若有燙手的感覺，要加大冷卻水或停機一段時間來冷卻。
      7.開鉆前要先檢查調壓閥(調給進及起拔快慢)是否已經打到最開(也就是逆時針放到最大)。
      8.經常查看副泵壓力。方法:把卡盤及夾持器聯動操作手柄打到前位或者后位，查看副泵壓力表是否達到額定壓力18MPa。如若不到及時調節操作臺后方副泵多路換向閥上的安全閥(順時針加壓，逆時針減壓)。若調節后壓力仍不到18MPa，這時把副泵卸油管拆開，把油管放入加油口，再把卡盤及夾持器聯動操作手柄打到前位或者后位查看一下副泵卸油量是否增大.油量增大要更換副泵。
      9.經常查看主泵壓力。方法:把操作臺后方正、反油管的快換接頭拔開，把正反轉手柄打到正轉，看主泵壓力表是否達到額定壓力24Mpa，把正反轉手柄打到反轉.看主泵壓力表是否達到額定壓力26MPa。
      10.鉆機在鉆進過程中如發現回轉不快或者停止.首先調節主泵調整手輪(順時針增加排量，反之則減少排量，排量越大轉速越快)。調整主泵完畢后情況未見好轉，可參考第7條.再進行調試。
      11.節流閥的調整:首先把節流閥逆時針調到底，然后順時針調節兩圈。
      12.順序閥的調節:卡盤松開(也就是控制卡盤和央持器夾緊松開的手柄)，動力頭在前進或者后退過程中調節順序閥〔調節順序一定是動力頭在行走中，不管是前進或者是后退)，在此過程中為保證動力頭正常能夠前進后退，這時要把減壓閥調節一定壓力(減壓閥也就是調節給進起拔快慢的閥，具體調節的過程是看動力頭是否行走，走即可)，當動力頭前進或者后退時，在它行走的過程中調節順序閥觀察副泵壓力表，當指針達到16MPa時即可，不得超調。
      13.卡盤夾不緊出現打滑現象的原因及排除方法:首先檢查卡瓦是否磨損嚴重，嚴重時需更換，檢查膠桶是否損壞嚴重、桶壁變薄，出現損壞需更換，配油盤磨損嚴重或內漏嚴重(檢查方法:可拆開卡盤回油管放人加油孔內，然后在開機的狀態下查看回油管回油是否過大，過大說明該配油盤內漏嚴重)，如有損壞需更換。檢查高壓漏油器內部濾芯是否變形.發現變形需更換。
      14.更換卡盤卡瓦的方法:首先用扳手擰下卡盤前蓋上的螺栓，取下前蓋，安裝上拆裝蓋，取出四塊卡瓦組合，取出一半用專用拆卸工具抱住卡瓦組合，然后拉出松開，即可更換卡瓦，注意避免彈簧彈射傷人。拿出新的卡瓦，將卡瓦和彈簧組合成一體，套入專用拆卸工具內，收緊卡瓦組合，對準后扭轉盤的四個槽塞人膠桶內，裝入前蓋.擰緊卡盤前蓋上的螺檢。在拆裝的過程中，盡可能不要把膠桶帶出，否則只能把整個卡盤拆下重新裝配。
      15.更換膠桶的方法:取出膠桶，用扳手?jǐn)Q下卡盤后蓋上的螺栓，取下整個卡盤(除后蓋、半圓環)。按照13步驟內的方法取出四塊卡瓦組合。然后壓出支撐環和膠桶。裝入膠桶，壓入支撐環和新的膠桶，將前蓋與缸體用螺栓  聯接，再按13步驟心內的方法將卡瓦組合塞入膠桶內，裝人后端壓環和后扭轉盤，擰緊卡盤前端蓋上的螺栓。
